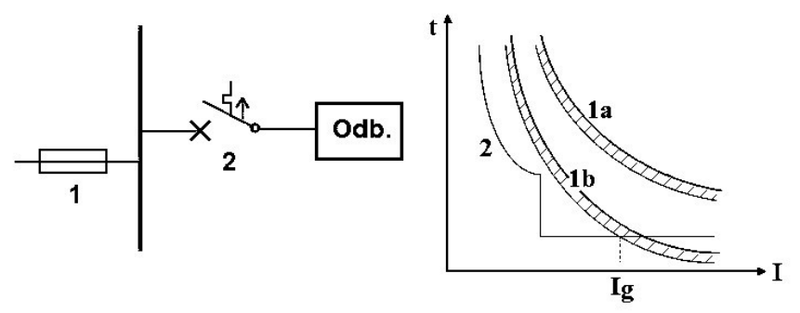

Na rysunku przedstawiono fragment instalacji zasilającej odbiornik oraz charakterystyki czasowo-prądowe zastosowanych zabezpieczeń. Jeżeli bezpiecznik topikowy o charakterystyce 1a zastąpi się szybszym bezpiecznikiem o charakterystyce 1b, to w przypadku zwarcia w odbiorniku selektywność działania zabezpieczeń

Wybór odpowiedzi, że selektywność działania zabezpieczeń będzie zachowana dla prądów zwarciowych mniejszych od Ig, jest prawidłowy. Selektywność oznacza, że w przypadku zwarcia zadziała tylko najbliższe zabezpieczenie, co zapobiega wyłączeniu innych części instalacji. W przypadku zastosowania szybszego bezpiecznika o charakterystyce 1b, zadziała on przed zabezpieczeniem o charakterystyce 1a dla prądów zwarciowych mniejszych od Ig. W praktyce oznacza to, że w instalacjach z wieloma obwodami, przy wystąpieniu zwarcia w jednym z nich, inne obwody pozostaną zasilane, co jest kluczowe dla ciągłości funkcjonowania instalacji, na przykład w budynkach użyteczności publicznej. Zgodnie z normami, takimi jak PN-IEC 60947-2, istotne jest zapewnienie selektywności zabezpieczeń, co pozwala na minimalizację skutków zwarcia. Właściwy dobór zabezpieczeń stanowi fundament bezpiecznego i niezawodnego funkcjonowania instalacji elektrycznych.
