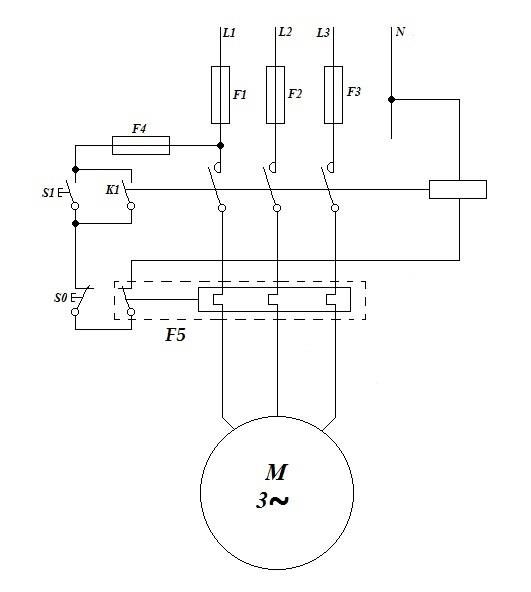

Na zamieszczonym schemacie układu sterowania silnikiem indukcyjnym trójfazowym element oznaczony symbolem F5

Element oznaczony na schemacie jako F5 pełni funkcję zabezpieczenia silnika trójfazowego przed skutkami przeciążeń. W praktyce F5 to najczęściej wyłącznik termiczny lub termistor, czyli tzw. przekaźnik przeciążeniowy, który reaguje na podwyższoną temperaturę uzwojeń wynikającą ze zbyt dużego prądu płynącego przez silnik przez dłuższy czas. Jeśli silnik jest przeciążony, prąd przekracza wartość znamionową, co prowadzi do przegrzewania się uzwojeń i w konsekwencji może skutkować ich uszkodzeniem. Zabezpieczenie F5 monitoruje te warunki i w razie potrzeby przerywa obwód sterowania, chroniąc silnik przed trwałymi uszkodzeniami. Moim zdaniem to bardzo istotny element z punktu widzenia niezawodności i długowieczności układów napędowych. Standardy branżowe, takie jak PN-EN 60947-4-1, wyraźnie zalecają stosowanie takich zabezpieczeń we wszystkich aplikacjach przemysłowych, gdzie silniki narażone są na zmienne i często nieprzewidywalne obciążenia. W praktyce często spotkałem się z sytuacją, że dzięki dobrze dobranemu zabezpieczeniu przeciążeniowemu udało się uniknąć kosztownych napraw oraz nieplanowanych przestojów w produkcji. Warto pamiętać, że dobór tego zabezpieczenia powinien być dostosowany do konkretnego silnika i warunków pracy, dlatego nie wystarczy „jakiś” termik – trzeba wszystko dobrze przeliczyć i sprawdzić charakterystykę zastosowanego przekaźnika.
