W której części schematu znajduje się przycisk bezpieczeństwa?

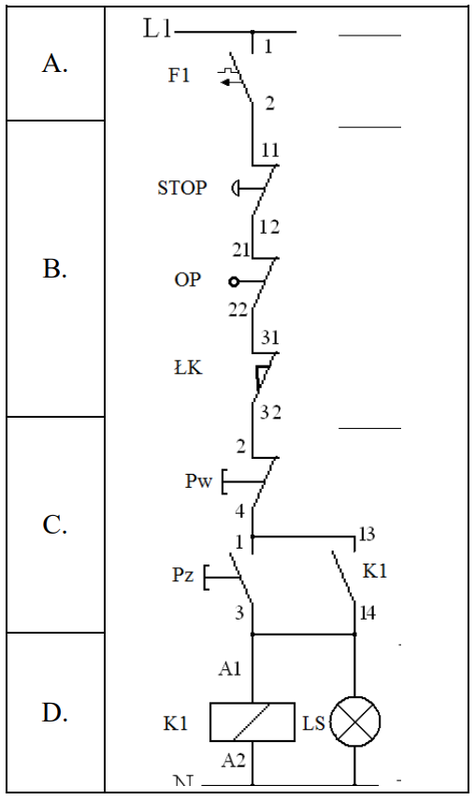

Przycisk bezpieczeństwa, zwany popularnie STOP-em awaryjnym, został umieszczony w części B schematu. To akurat klasyka, bo zgodnie z zasadami budowy układów sterowania, ten element powinien znajdować się jak najbliżej początku toru sterowniczego, tuż po zabezpieczeniu F1. Gdy patrzę na schematy, zawsze szukam STOP-a właśnie w tym miejscu – dzięki temu po naciśnięciu natychmiast odcina zasilanie dalszym elementom logicznym sterowania. Przycisk STOP w wersji NO (normalnie otwarty, tutaj oznaczony) jest standardem, bo gwarantuje przerwanie zasilania w razie uszkodzenia przycisku (czyli tzw. 'fail safe'). W praktyce, moim zdaniem, to najważniejszy element, jeśli chodzi o bezpieczeństwo ludzi przy maszynach. Każda maszyna przemysłowa, zgodnie z normą PN-EN ISO 13850, musi mieć taki STOP awaryjny na wierzchu – i to właśnie w torze sterowania, nigdy w zasilaniu głównym. Widząc STOP-a w części B, od razu wiadomo, że układ został poprawnie zaprojektowany zgodnie z wymaganiami BHP i zdrowym rozsądkiem. W codziennej pracy często spotykam się z pytaniami o lokalizację STOP-a i zawsze powtarzam – nie może być schowany, musi być na początku toru logicznego, dla błyskawicznej reakcji. Poza tym – warto wiedzieć, że przeglądy techniczne zawsze to sprawdzają, bo to podstawa bezpieczeństwa obsługi maszyn.
