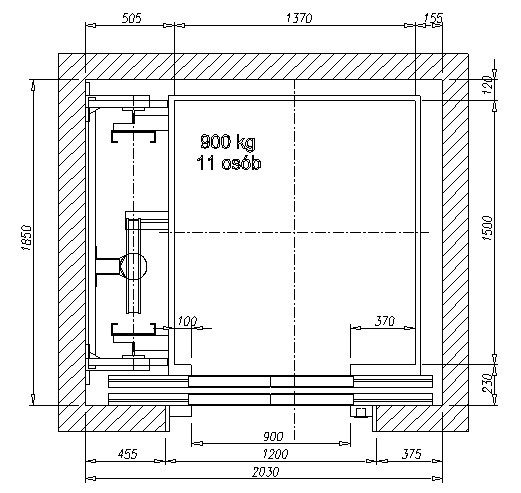

Na podstawie rysunku określ, jaka jest odległość pomiędzy ścianą kabiny a ścianą szybu po prawej stronie przy założeniu, że grubość ściany kabiny wynosi 35 mm.

Prawidłowo określona odległość – 120 mm – wynika z analizy rysunku technicznego i uwzględnienia grubości ściany kabiny. Patrząc na przekrój poziomy, można zauważyć, że odległość od zewnętrznej krawędzi ściany kabiny do ściany szybu po prawej stronie to dokładnie 120 mm, pod warunkiem odjęcia grubości tej ściany (35 mm) od wymiaru całkowitego (155 mm). To bardzo ważne, bo w praktyce montażowej właśnie takie szczegóły stanowią o bezpieczeństwie oraz wygodzie serwisu i eksploatacji windy. Moim zdaniem często zapomina się o pozornie niewielkich wartościach, a to one decydują, czy kabina będzie działała w szybie bez ryzyka ocierania się czy problemów z instalacją prowadnic. Dodatkowo, zgodnie z normą PN-EN 81-20, należy zapewnić minimalne prześwity dla bezpieczeństwa pracowników serwisu i ratownictwa – dlatego tak precyzyjne rozliczenia są kluczowe. Warto też zwrócić uwagę, że te milimetry mają realny wpływ na koszt i trudność wykonania montażu. Może na pierwszy rzut oka wydawać się, że to drobiazg, ale z doświadczenia wiem, że dokładność w takich pomiarach przekłada się na jakość całej instalacji windy. Pamiętaj też, że w praktyce branżowej takie „szczeliny” powinny być starannie dokumentowane i uwzględnione w projektach wykonawczych, żeby uniknąć nieporozumień na budowie.
