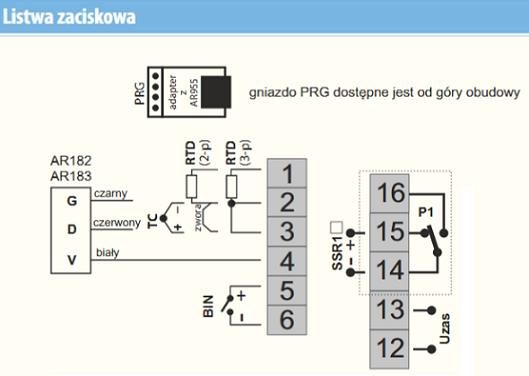

Na rysunku przedstawiono listwę przyłączeniową regulatora temperatury. Do których zacisków regulatora należy podłączyć czujnik termoelektryczny?

Dobra robota! Wybór odpowiedzi 2 i 3 jest prawidłowy, ponieważ te zaciski są przeznaczone do podłączenia czujnika termoelektrycznego, takiego jak termopara. Zaciski 2 i 3 w regulatorze temperatury pełnią funkcję wejścia dla sygnału pomiarowego z czujnika. Termopary, które są jednym z najczęściej stosowanych typów czujników temperatury, działają na zasadzie efektu Seebecka, generując napięcie proporcjonalne do różnicy temperatur na ich końcach. W praktyce ważne jest, aby poprawnie podłączać przewody termopary do odpowiednich zacisków, aby uniknąć błędów pomiarowych. Warto pamiętać, że zaciski te są często oznaczone w dokumentacji i na samym urządzeniu, co ułatwia właściwe podłączenie. Z mojego doświadczenia, odpowiednie podłączenie czujnika do regulatora jest kluczowe dla stabilności i dokładności działania całego systemu. Upewnij się zawsze, że używasz termopar zgodnych ze specyfikacją urządzenia, co zapewni optymalną pracę i długowieczność sprzętu. Warto też znać standardy, takie jak IEC 60584, które definiują charakterystyki termopar.
