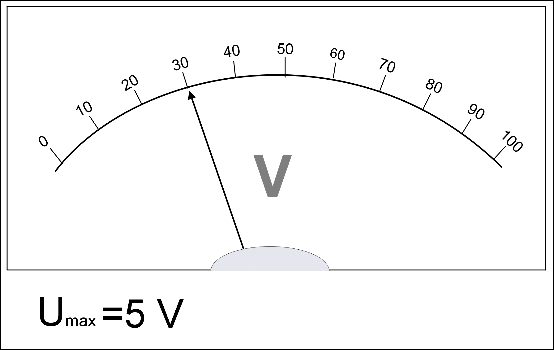

Jakie napięcie wskazuje woltomierz, jeżeli nastawiono zakres Uₘₐₓ = 5 V?

Wskaźnik zatrzymał się na wartości 30% pełnego zakresu, a ponieważ zakres maksymalny Umax wynosi 5 V, obliczenie jest proste: 30% × 5 V = 1,5 V. Oznacza to, że woltomierz wskazuje napięcie 1,50 V. Takie urządzenia działają liniowo, więc skala jest proporcjonalna – każdy podział odpowiada tej samej części zakresu pomiarowego. W praktyce, przy pomiarach napięcia stałego (DC), należy zawsze ustawić zakres nieco wyższy niż przewidywane napięcie, żeby nie przeciążyć miernika. Z mojego doświadczenia: analogowe woltomierze są świetne do obserwacji zmian napięcia w czasie – wskazówka reaguje płynnie, co pozwala wychwycić wahania, czego nie widać na miernikach cyfrowych. W laboratoriach i warsztatach często stosuje się przeliczanie proporcjonalne właśnie w taki sposób – np. jeśli zakres to 10 V, a wskazanie wynosi 25%, to napięcie to 2,5 V. Drobna uwaga praktyczna – wskazanie powinno być odczytywane dokładnie na wprost, aby uniknąć błędu paralaksy.
