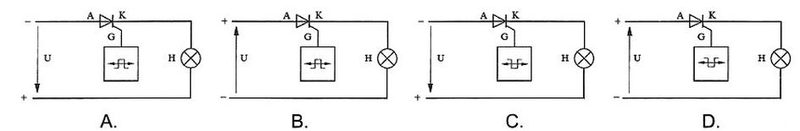

Żarówka świeci w układzie przedstawionym na schemacie

Żarówka świeci w układzie przedstawionym na schemacie B, ponieważ dioda jest podłączona zgodnie z kierunkiem przepływu prądu. W tym układzie anoda diody jest podłączona do dodatniego bieguna zasilania, a katoda do bieguna ujemnego, co umożliwia przepływ prądu w kierunku przewodzenia diody. Przykładowo, w praktycznych zastosowaniach, takie jak układy oświetleniowe, kluczowe jest zapewnienie poprawnego połączenia diody w celu zapewnienia niezawodności działania. W przypadku diod LED, ich podłączenie w odwrotnym kierunku może prowadzić do uszkodzenia komponentu. Dobrą praktyką jest zawsze sprawdzanie symboli na diodzie oraz schematów połączeń, aby uniknąć problemów z przepływem prądu. Ponadto, stosując odpowiednie rezystory w szeregowych układach, można kontrolować ilość prądu wpływającego do diody, co zapobiega jej przegrzaniu i przedłuża żywotność. Wiedza o prawidłowym podłączaniu diod jest niezbędna w dziedzinie automatyki i elektroniki, gdzie zapewnienie bezpieczeństwa i funkcjonalności układów jest priorytetem.
