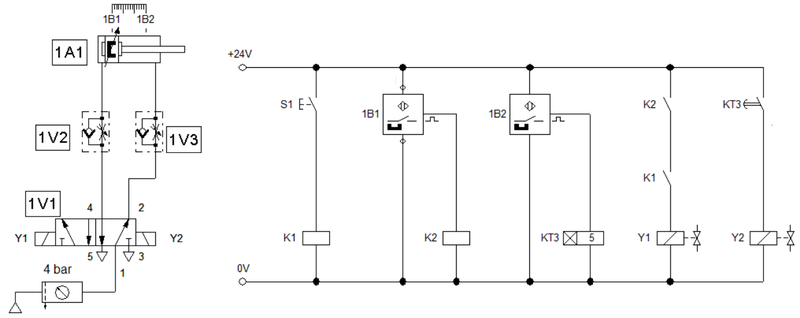

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

Po zadziałaniu czujnika 1B2, na podstawie schematu elektropneumatycznego, obwód elektryczny z przekaźnikiem KT3 zamyka się, co skutkuje jego aktywacją. Czujnik 1B2, będący elementem wykrywającym, uruchamia przepływ prądu do cewki przekaźnika, co prowadzi do włączenia jego działania. W praktyce, przekaźniki są kluczowymi elementami w automatyce przemysłowej, gdyż umożliwiają zdalne sterowanie różnymi układami pneumatycznymi i elektrycznymi. Włączenie KT3 jest istotne, gdyż umożliwia dalsze operacje, takie jak uruchomienie siłowników lub innych urządzeń w systemie. W kontekście standardów, zgodność z normami IEC 60204-1 dotyczącymi bezpieczeństwa w urządzeniach elektrycznych zapewnia, że elementy takie jak przekaźniki są wykorzystywane zgodnie z wymaganiami bezpieczeństwa, co podkreśla ich rolę w niezawodnych i bezpiecznych systemach automatyki.
