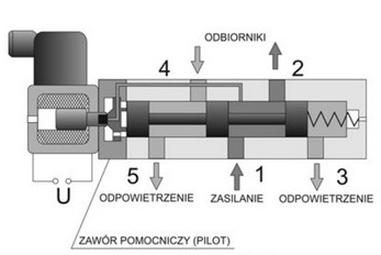

Na rysunku przedstawiono zawór

Zawór przedstawiony na rysunku ma pięć portów, co w praktyce oznacza, że jest to zawór 5/2. Takie oznaczenie wskazuje, że zawór może mieć pięć różnych połączeń, a jego działanie kierunkowe umożliwia kontrolę nad dwoma różnymi siłownikami lub innymi urządzeniami pneumatycznymi. Zawór ten jest sterowany elektrycznie, co potwierdza obecność cewki, oznaczonej jako 'U'. Kluczowym aspektem tego zaworu jest pośredni sposób sterowania, który oznacza, że zawór pomocniczy (pilot) jest aktywowany przez cewkę elektryczną. Takie rozwiązanie pozwala na większą elastyczność i bezpieczeństwo w systemach automatyki. Stosowanie zaworów 5/2 w instalacjach pneumatycznych jest powszechne w branżach takich jak automatyka przemysłowa czy robotyka, gdzie precyzyjne sterowanie ruchem jest kluczowe. Zgodnie z normami EN ISO 1219, odpowiednie oznaczenie i dokumentacja zaworów są istotne dla zapewnienia efektywności systemów oraz ich bezpieczeństwa.
