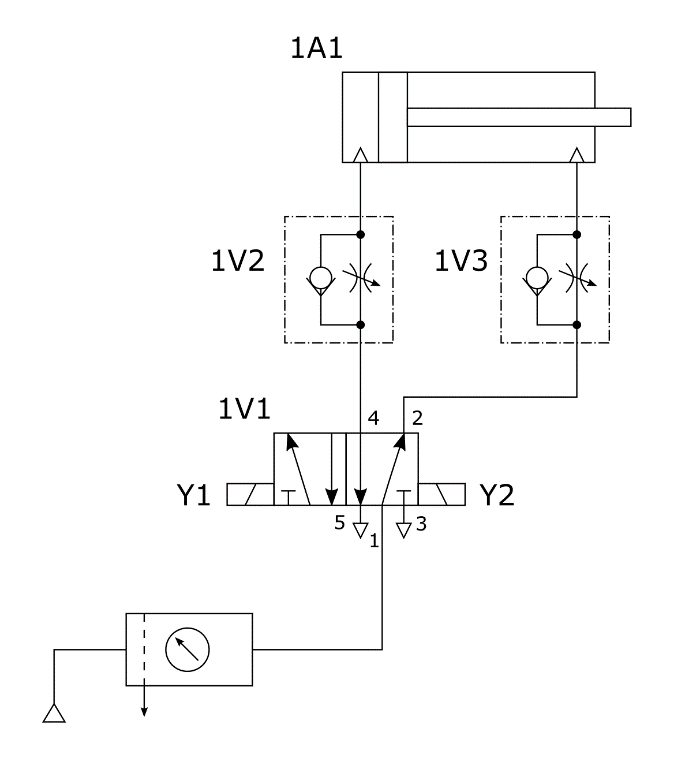

W układzie przedstawionym na rysunku zawory 1V2 i 1V3 posiadają ustawione natężenie przepływu równe 50%. Które z podanych działań wprowadzonych w układzie spowoduje wydłużenie czasu wsuwania tłoczyska siłownika 1A1?

Zmniejszenie przepływu tylko dla zaworu 1V2 jest właściwym działaniem, bo to właśnie przez ten zawór przepływa powietrze zasilające siłownik podczas wsuwania tłoczyska 1A1. Ograniczenie przepływu na tym etapie powoduje, że powietrze dociera do komory wolniej, przez co siłownik przesuwa się znacznie wolniej i tym samym czas wsuwania tłoczyska się wydłuża. W praktyce, regulacja zaworów dławiących, takich jak 1V2, pozwala precyzyjnie ustawiać prędkość ruchu siłownika, co jest często wykorzystywane np. w automatyzacji produkcji, czy w urządzeniach laboratoryjnych, gdzie liczy się dokładność i powtarzalność ruchów. Zawsze warto pamiętać, że zawory powinny być stosowane zgodnie z zasadą dławienia wylotu (tzw. dławienie na wylocie), bo wtedy ruch siłownika jest stabilniejszy i łatwiej utrzymać płynność pracy – taki sposób regulacji zalecają praktycznie wszyscy producenci elementów pneumatyki (np. Festo czy SMC). Osobiście przekonałem się, że właśnie zmniejszenie przepływu w tej części układu daje najlepszą kontrolę nad czasem ruchu tłoczyska, a przy okazji chroni siłownik przed nagłym uderzeniem na końcu skoku. Warto o tym pamiętać przy serwisie czy ustawianiu nowych układów – precyzyjna regulacja zaworu 1V2 to podstawa bezawaryjnej i bezpiecznej pracy całego systemu pneumatycznego.
