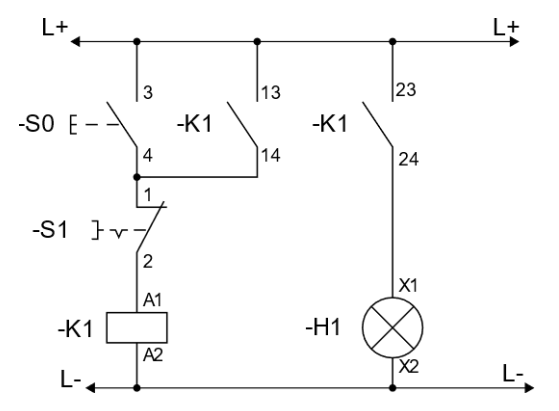

W układzie przedstawionym na rysunku, wciśnięcie przycisku S0 powoduje zapalenie się lampki sygnalizacyjnej H1, natomiast z chwilą wciśnięcia przycisku S1 lampka H1 nie gaśnie. Jedną z przyczyn wadliwego działania układu może być uszkodzenie

Wybrałeś opcję dotyczącą uszkodzenia zestyku -S1:1-2 i to jest faktycznie najtrafniejsza diagnoza w tym przypadku. W układach sterowania tego typu, przycisk S1 powinien służyć do rozłączania obwodu – a więc po jego naciśnięciu lampka H1 powinna zgasnąć, bo przerywa się zasilanie cewki stycznika K1, co powoduje również rozwarcie jego styków i przerwanie prądu do lampki. Jeśli jednak po naciśnięciu S1 lampka nie gaśnie, to z mojego doświadczenia pierwsze co trzeba sprawdzić, to właśnie czy styki S1 są sprawne i rzeczywiście się rozłączają. W praktyce bywa, że styki przycisków pracujących w trudnych warunkach (np. zapylenie, wilgoć) się zespawają lub zakleszczą, przez co układ nie ma możliwości przerwania obwodu. Fachowcy powinni regularnie sprawdzać stan techniczny wszystkich elementów wykonawczych, bo taki drobiazg może prowadzić do groźnych sytuacji – na przykład nieplanowanego załączenia obwodu podczas prac serwisowych. Standardy branżowe (np. PN-EN 60204-1) kładą duży nacisk na niezawodność wyłączników bezpieczeństwa i ich okresowe testowanie. Często stosuje się też redundancję obwodów sterowania w ważnych aplikacjach. Generalnie, praktyczna znajomość działania styczników, przycisków i ich typowych awarii to podstawa dla każdego automatyka czy elektryka. W tym zadaniu, z punktu widzenia logiki układu, tylko uszkodzenie zestyku S1:1-2 tłumaczy opisaną usterkę – reszta opcji po prostu nie pasuje do objawów.
