Który rysunek przedstawia przyrząd do pomiaru różnicy ciśnień?

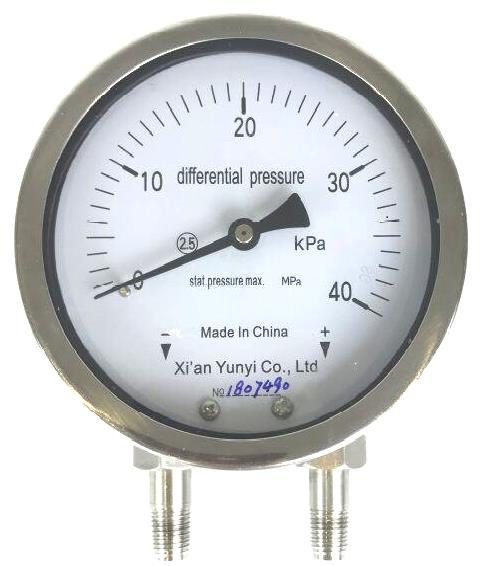

Wybrałeś prawidłową odpowiedź – rysunek 4 przedstawia przyrząd do pomiaru różnicy ciśnień, czyli tzw. manometr różnicowy. W praktyce taki miernik jest niezastąpiony wszędzie tam, gdzie musisz znać dokładnie różnicę ciśnień pomiędzy dwoma punktami, a nie tylko wartość ciśnienia względem atmosfery. Typowe zastosowania to na przykład monitoring filtrów (w wentylacji, klimatyzacji czy filtracji wody), gdzie wzrost różnicy ciśnień informuje, że filtr się zatyka. Moim zdaniem, takie rozwiązania są bardzo wygodne, bo pozwalają szybko ocenić stan instalacji bez konieczności liczenia czy przeliczania wyników z dwóch osobnych manometrów. Widać od razu, czy różnica ciśnień przekroczyła dopuszczalną wartość. Branżowe standardy, jak np. norma PN-EN 837, zalecają stosowanie manometrów różnicowych właśnie tam, gdzie precyzyjny pomiar tej różnicy ma kluczowe znaczenie dla bezpieczeństwa czy efektywności procesu. Osobiście uważam, że każdy, kto choć raz musiał diagnozować problemy z przepływem w instalacjach na podstawie dwóch zwykłych manometrów, doceni wygodę i precyzję dedykowanego miernika różnicy ciśnień. Warto też zwrócić uwagę na podwójne króćce przyłączeniowe – to właśnie po nich najłatwiej rozpoznać ten typ urządzenia.
