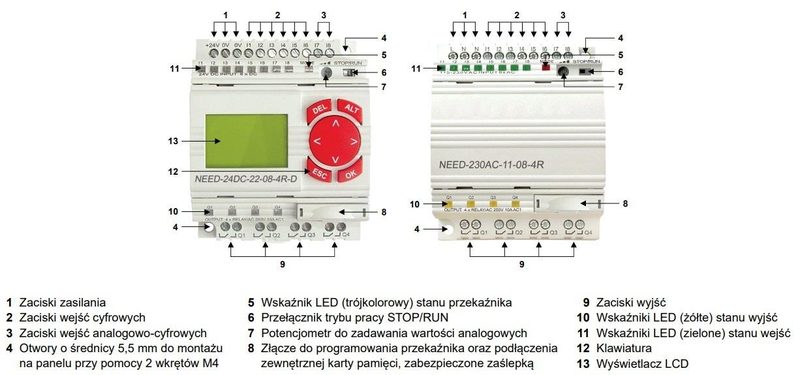

Która z wymienionych kombinacji podłączenia zasilania, sensorów analogowych i cewek elektrozaworów do przekaźnika programowalnego jest prawidłowa?

Świetnie to rozpracowane! Zaciski opisane jako 1 służą do podłączenia zasilania – i tak naprawdę zawsze warto zaczynać projektowanie układu od sprawdzenia, jakie napięcie i polaryzację podajemy na sterownik. W tej konstrukcji zaciski 1 są wyraźnie oznaczone jako +24V oraz 0V, czyli typowe podłączenie zasilania do sterownika programowalnego, zgodnie z ogólnie przyjętymi normami np. PN-EN 60204-1. Sensor analogowy, na przykład czujnik temperatury lub przetwornik ciśnienia z wyjściem 0-10V, podłączamy do zacisków 3, które są opisane jako wejścia analogowo-cyfrowe. To bardzo ważne, bo gdybyśmy podłączyli je do niewłaściwych wejść, sterownik nie zinterpretowałby poprawnie tych sygnałów. Najczęściej spotykam się z tym, że nowicjusze mylą wejścia cyfrowe i analogowe – a przecież wejście analogowe potrafi odczytać wartość z przedziału napięcia, a nie tylko sygnał 0 lub 1. Cewki elektrozaworów podłączamy natomiast do zacisków 9 – są to zaciski wyjść przekaźnikowych, które mogą sterować zewnętrznymi urządzeniami wykonawczymi. Z mojego doświadczenia wynika, że warto zawsze patrzeć na oznaczenia i nie sugerować się przypadkowym numerowaniem na obudowie. Takie zasady podłączania są nie tylko wygodne, ale i zgodne z praktyką eksploatacyjną w przemyśle. Przy okazji: pamiętaj, żeby przed uruchomieniem układu sprawdzić, czy napięcia sterujące nie przekraczają dopuszczalnych dla danego modelu przekaźnika programowalnego. Dzięki temu unikniesz kosztownych pomyłek i uszkodzenia sprzętu.
