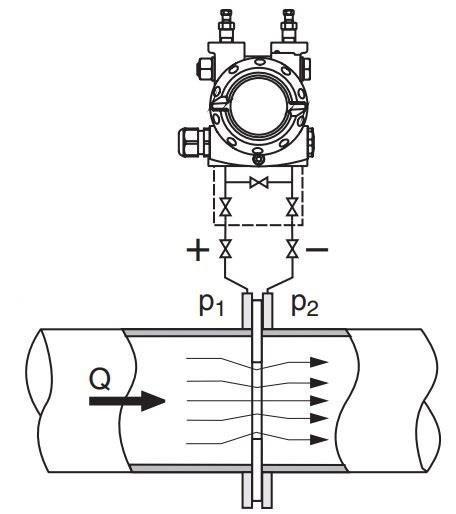

Z przedstawionego fragmentu dokumentacji technicznej wynika, że wyznaczenie wartości przepływu w przypadku użycia tego przetwornika polega na pomiarze

To właśnie różnica ciśnień na kryzie jest podstawowym parametrem, jaki wykorzystuje się do wyznaczania wartości przepływu przy zastosowaniu tego typu przetwornika, zwanego często przetwornikiem różnicy ciśnień lub po prostu DP transmitterem. Cała zasada działania opiera się na prawach hydrodynamiki – kiedy medium przepływa przez zwężkę w rurze (czyli np. kryzę), po jej obu stronach powstaje różnica ciśnień: przed kryzą ciśnienie jest wyższe, za kryzą wyraźnie spada. Ta różnica jest ściśle zależna od ilości przepływającej cieczy lub gazu – takie zależności opisuje np. prawo Bernoulliego czy wzór na przepływ objętościowy przez zwężkę. W praktyce to bardzo popularna metoda – moim zdaniem zdecydowanie najczęściej wybierana w przemyśle procesowym, bo jest stosunkowo tania i dość precyzyjna. Typowo mierzy się różnicę ciśnień na dwóch punktach (p1 i p2), a przetwornik zamienia to na sygnał elektryczny, który trafia do systemu sterowania lub rejestratora. Warto pamiętać, że zgodnie z normami (np. PN-EN ISO 5167) taka technika wymaga dokładnego przygotowania instalacji, odpowiednich odcinków prostych rur, dobrej kalibracji urządzenia, a nawet uwzględnienia rodzaju medium. W codziennej praktyce spotkasz się z tym w elektrociepłowniach, wodociągach, rafineriach, ale też w laboratoriach. Fajnie, że to rozumiesz, bo to jedna z podstaw automatyki przemysłowej!
