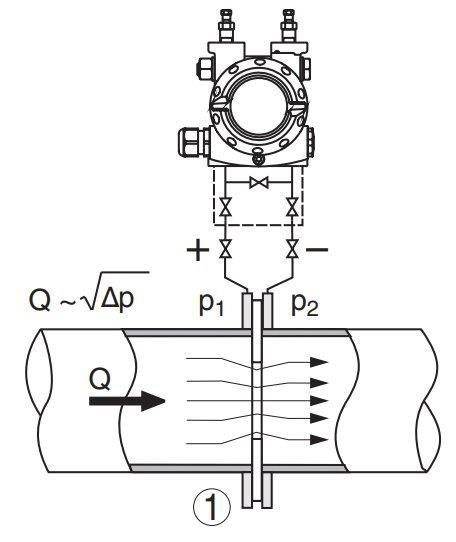

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Rysunek przetwornika przedstawia układ do bezpośredniego pomiaru

Właściwie wybrana odpowiedź wynika z zasady działania przetwornika różnicy ciśnień, który w tej konfiguracji służy do pośredniego pomiaru strumienia objętościowego cieczy w rurociągu. W praktyce taki układ często wykorzystuje się z elementami zwężkowymi, np. kryzami, dyszami czy zwężkami Venturiego. Pomiar opiera się na prawie Bernoulliego – przepływ cieczy przez zwężkę powoduje spadek ciśnienia, który jest proporcjonalny do kwadratu prędkości przepływu. Przetwornik różnicy ciśnień mierzy różnicę pomiędzy punktami p1 i p2, a następnie, korzystając ze wzoru Q ~ √Δp, pozwala na określenie rzeczywistego przepływu objętościowego. Takie rozwiązanie jest bardzo często spotykane w instalacjach przemysłowych, np. w ciepłownictwie, wodociągach czy rafineriach. Z mojego doświadczenia wynika, że ten sposób pomiaru jest niezawodny, jeśli tylko zadba się o odpowiednią kalibrację i regularną konserwację przetwornika. Warto też pamiętać, że pomiar przepływu przy użyciu różnicy ciśnień to jedna z najbardziej uniwersalnych i szeroko stosowanych metod w automatyce przemysłowej – znajduje zastosowanie zarówno dla cieczy, jak i gazów, co czyni go standardem branżowym.
