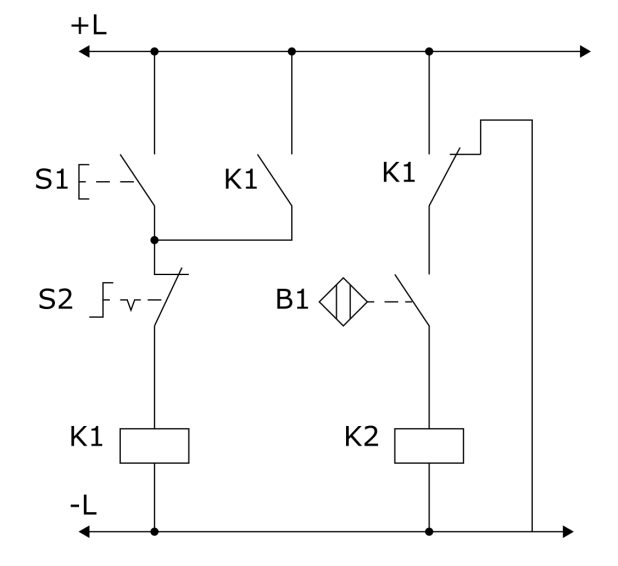

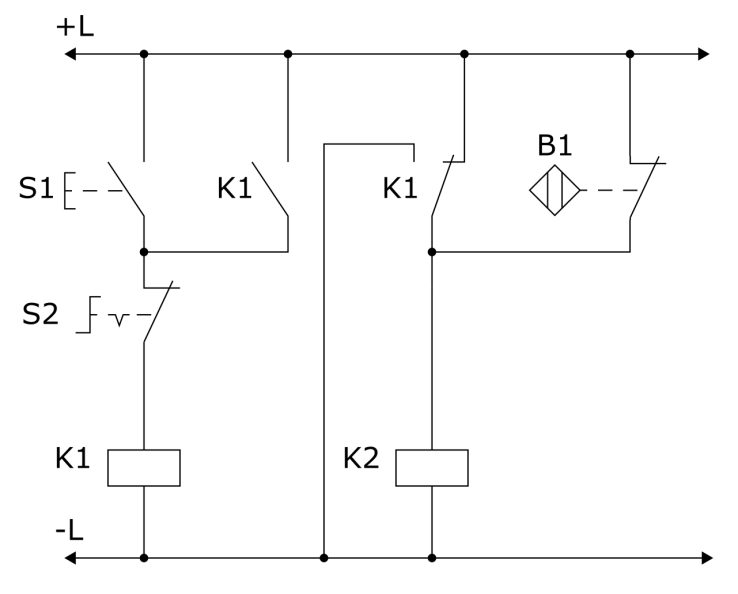

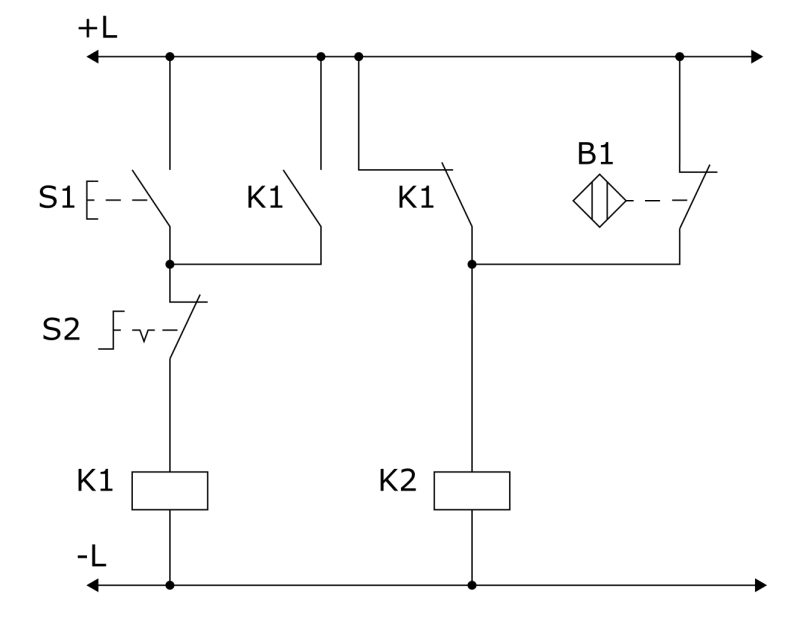

Według którego schematu należy wprowadzić korekty w połączeniach elementów układu sterowania, aby załączenie cewki K2 nastąpiło w przypadku jednoczesnego wciśnięcia przycisku S1 i aktywacji czujnika B1?

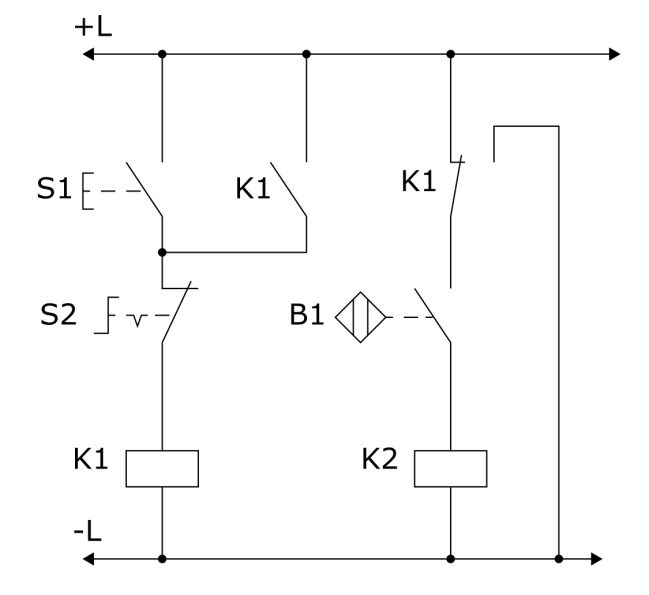

Schemat 3 jest jedynym poprawnym rozwiązaniem, bo realizuje warunek logiczny, w którym cewka K2 zostaje załączona tylko wtedy, kiedy jednocześnie wciśnięty jest przycisk S1 oraz aktywowany czujnik B1. W praktyce oznacza to, że oba te elementy muszą być w stanie przewodzenia, aby prąd popłynął przez obwód K2. W tym schemacie styki S1 i B1 połączone są szeregowo w torze zasilania cewki K2, więc oba muszą być zwarte – to klasyczne rozwiązanie stosowane w przemyśle do realizacji funkcji AND w układach sterowania. Takie podejście zapewnia bezpieczeństwo i precyzję działania, bo wyklucza niezamierzone załączenie, np. tylko przez przypadkowy sygnał z jednego z elementów. Z mojej praktyki wynika, że właśnie takie szeregowe łączenie elementów sterujących jest najczęściej polecane w dokumentacji technicznej, zgodnie z normą PN-EN 60204-1 dotyczącą bezpieczeństwa maszyn. Co więcej, taki układ można łatwo rozbudować np. o dodatkowe warunki lub czujniki, co czyni go uniwersalnym. Bardzo typowe zastosowania to np. sterowanie zaworami, napędami czy obwodami zabezpieczeń, gdzie wymagane jest spełnienie kilku warunków jednocześnie. Moim zdaniem, jeśli ktoś planuje układ o podobnej logice, to właśnie taka konstrukcja będzie najczytelniejsza i najmniej narażona na błędy w eksploatacji.
