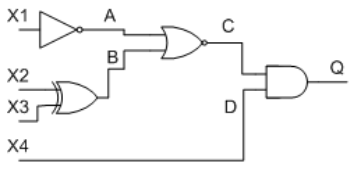

W układzie, którego schemat pokazano na rysunku, zmierzono poziom napięć na wejściach i wyjściach bramek logicznych. Wyniki pomiarów zapisano w tabeli. Która bramka logiczna jest uszkodzona? <br><br> <table><tr><th>Pomiarpunktu</th><th>Stan logiczny</th></tr><tr><td>X1</td><td>wysoki</td></tr><tr><td>X2</td><td>wysoki</td></tr><tr><td>X3</td><td>wysoki</td></tr><tr><td>X4</td><td>niski</td></tr><tr><td>A</td><td>niski</td></tr><tr><td>B</td><td>niski</td></tr><tr><td>C</td><td>wysoki</td></tr><tr><td>D</td><td>niski</td></tr><tr><td>Q</td><td>wysoki</td></tr></table>

To jest dobry trop – bramka AND w tym przypadku rzeczywiście jest uszkodzona. Patrząc na układ na schemacie i porównując z tabelą pomiarów, można zauważyć ciekawą rzecz: wejścia C jest na stanie wysokim, D na niskim, czyli zgodnie z logiką, wyjście bramki AND powinno być niskie (bo AND daje wysoki tylko jeśli oba wejścia są wysokie). Ale w tabeli Q, czyli wyjście AND, jest wysokie! To już na pierwszy rzut oka nienaturalne dla układów cyfrowych – jeśli bramka AND daje wysoki przy jednym wejściu niskim, to coś ewidentnie nie gra. W praktyce branżowej, testowanie bramek polega właśnie na szukaniu takich nielogicznych sytuacji – to typowa procedura diagnostyczna, choćby w serwisowaniu sprzętu automatyki czy prostych systemów cyfrowych. Często spotyka się uszkodzenia, w których bramka „przepuszcza” wysoki stan mimo złych warunków wejściowych. Fajnie też wiedzieć, że takie nietypowe zachowanie może być przez chwilę niezauważone w prostych testach, dlatego zawsze warto sprawdzać stany wejść i wyjść krok po kroku. Moim zdaniem takie praktyczne przećwiczenie logiki to podstawa w automatyce, mikroprocesorach czy projektowaniu PCB. Gdybyś miał do czynienia z diagnozowaniem układów cyfrowych w praktyce (np. na warsztatach), to dokładnie takie przypadki się spotyka – czasem bramka jest „przebita” i daje sygnał logicznie sprzeczny z układem. Podsumowując: dobrze rozpoznany problem, a takie myślenie naprawdę przydaje się w branży, bo pozwala szybko wyłapywać usterki, zanim popsują one większy system.
