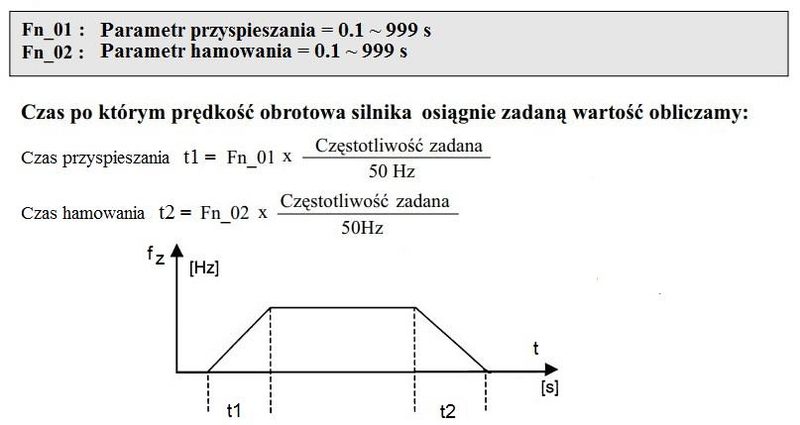

W układzie napędowym z przemiennikiem częstotliwości ustawiono wartości parametrów Fn_01=3 sekundy i Fn_02=4 sekundy przy zadanej częstotliwości 60 Hz. Na podstawie zamieszczonego fragmentu dokumentacji technicznej przemiennika częstotliwości, czasy przyspieszania i hamowania silnika podłączonego do urządzenia napędowego wynoszą:

Dobrze zauważone, że czasy przyspieszania i hamowania silnika trzeba wyliczyć według wzoru podanego w dokumentacji technicznej. Parametr Fn_01 odpowiada za czas rampy przyspieszania, a Fn_02 – za czas rampy hamowania. Wzór jest prosty: czas = ustawiony parametr x (częstotliwość zadana / 50 Hz). Przy zadanej częstotliwości 60 Hz i Fn_01 = 3 s, mamy t1 = 3 × (60/50) = 3,6 s. Analogicznie, t2 = 4 × (60/50) = 4,8 s. To jest bardzo praktyczne, bo większość przemienników częstotliwości w przemyśle pracuje z podobną logiką – daje to elastyczność przy różnych aplikacjach i pozwala precyzyjnie dostosować dynamikę rozruchu oraz zatrzymania do wymagań układu mechanicznego (np. taśmociągi, wentylatory, pompy). Szczególnie istotne jest to w sytuacjach, gdzie zbyt gwałtowne przyspieszanie lub hamowanie mogłoby uszkodzić sprzęt albo wywołać drgania. Z mojego doświadczenia, wielu automatyków nie docenia, jak ważne jest właściwe ustawienie tych parametrów: można przez to uniknąć niepotrzebnych przeciążeń czy nawet ograniczyć pobór prądu rozruchowego. Takie podejście jest zgodne z praktykami opisanymi w normach, np. PN-EN 61800-2 dotyczącej układów napędowych regulowanych. Warto zwrócić uwagę, że stosowanie przemiennika z rampami czasowymi jest nie tylko wygodne, ale i podnosi bezpieczeństwo całego procesu sterowania. Dobra robota!
