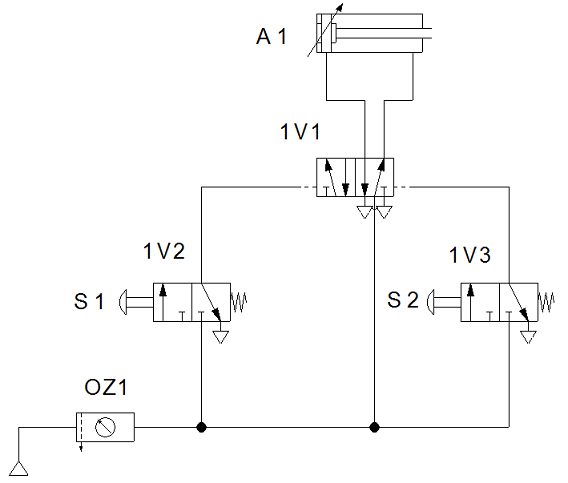

Na rysunku przedstawiono poprawny schemat układu pneumatycznego. Przeprowadzono badanie działania zmontowanego układu i zauważono, że po wciśnięciu przycisku S2 tłoczysko siłownika A1 wysuwa się, a wciśnięcie przycisku S1 przy wysuniętym tłoczysku siłownika A1 powoduje jego wsunięcie. Prawdopodobną przyczyną złego działania układu jest

Odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1 jest bardzo częstą przyczyną takich anomalii w działaniu układów pneumatycznych. W praktyce oznacza to, że sygnały sterujące trafiają na niewłaściwe wejścia rozdzielacza 1V1, co skutkuje nietypowym zachowaniem siłownika – dokładnie tak, jak opisano w zadaniu. Moim zdaniem to jeden z tematów, o którym na warsztatach mówi się najwięcej, bo pomylenie przewodów sterujących (np. od S1 i S2) to naprawdę powszechny błąd, szczególnie przy szybkim montażu lub braku czytelnego oznakowania. Z doświadczenia mogę dodać, że zgodnie z normami branżowymi, każda linia sterująca powinna być dokładnie opisana, a montaż układu musi być wykonany według schematu technologicznego. W firmach zajmujących się automatyką pneumatyczną stosuje się nawet systemy kolorowych przewodów, żeby właśnie uniknąć takich przypadków. Dobrym zwyczajem jest również kontrola poprawności działania układu przed przekazaniem go do użytkowania – najlepiej z wykorzystaniem listy kontrolnej. Warto pamiętać, że odwrotne podłączenie sterowania może doprowadzić nie tylko do błędnego ruchu siłownika, ale nawet do uszkodzeń mechanicznych, jeśli operator nie zorientuje się na czas w źle działającym cyklu. Stosowanie się do dobrych praktyk montażowych oraz dokładna weryfikacja podłączeń to klucz do bezawaryjnej pracy całego systemu.
