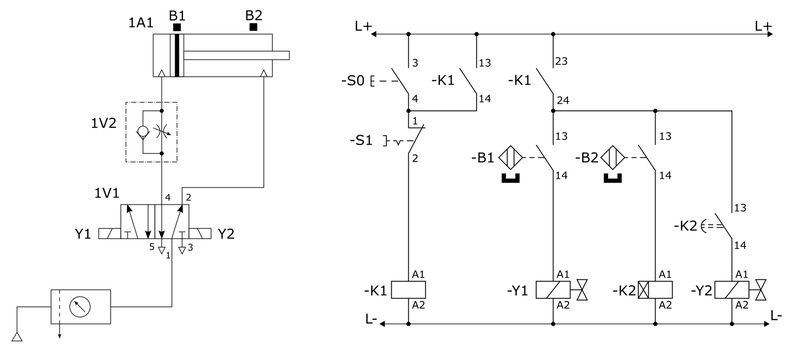

W układzie elektropneumatycznym przedstawionym na rysunkach nie dochodzi do załączenia cewki K2 przekaźnika czasowego pomimo maksymalnego wysunięcia tłoczyska siłownika 1A1 i sprawnych wszystkich elementów elektrycznych. Przyczyną powstałej usterki w działaniu układu może być

Poprawnie wskazałeś, że problemem jest błędne lub niewłaściwe umiejscowienie czujnika B2. W praktyce czujniki położenia tłoczyska są kluczowe dla prawidłowego działania układów sterowania w pneumatyce i elektropneumatyce. Jeśli czujnik B2 nie jest ustawiony dokładnie w miejscu, gdzie tłoczysko osiąga końcowe położenie, układ nie wykrywa osiągnięcia tego położenia i nie przekazuje sygnału do przekaźnika czasowego (K2). To powoduje, że przekaźnik nie zostaje załączony, mimo że wszystkie inne elementy są sprawne i siłownik pracuje poprawnie mechanicznie. Moim zdaniem to bardzo częsta usterka, szczególnie w pracy serwisowej – ludzie czasem przesuwają czujniki, bo wydaje im się, że to 'tylko kilka milimetrów', a w rzeczywistości system wtedy się gubi. W instrukcjach montażowych często jest wyraźnie napisane, żeby precyzyjnie ustawiać czujniki i zawsze po ich regulacji robić pełny test cyklu. Warto pamiętać, że nawet najmniejsze przesunięcie może mieć wpływ na logikę sterowania. To doskonały przykład, jak ważna jest kalibracja i kontrola położenia czujników w praktyce – na produkcji to często decyduje o niezawodności całej maszyny.
