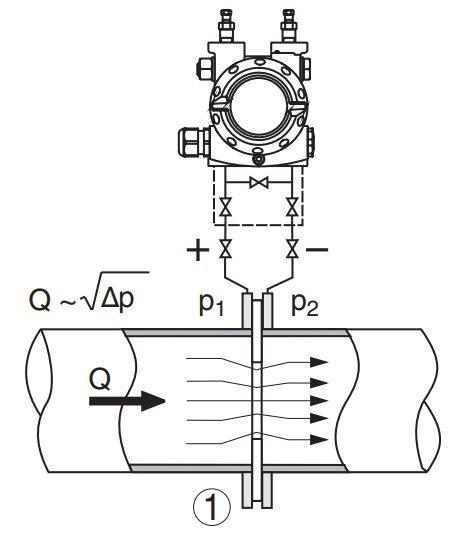

W dokumentacji technicznej przetwornika różnicy ciśnień, zobrazowano jeden z jego wariantów pracy w instalacji automatyki. Przedstawia on możliwość wykorzystania przetwornika do bezpośredniego pomiaru

Przetwornik różnicy ciśnień, taki jak na rysunku, jest jednym z najczęściej stosowanych urządzeń w automatyce przemysłowej do pomiaru strumienia objętościowego cieczy, czyli przepływu. Wynika to bezpośrednio z zasady działania tych przetworników – mierzą one różnicę ciśnień pomiędzy dwoma punktami rurociągu, zwykle przed i za zwężką, kryzą lub inną przeszkodą hydrauliczną. Zgodnie z równaniem Bernoulliego i równaniem ciągłości przepływu, wielkość różnicy ciśnień Δp jest proporcjonalna do kwadratu prędkości przepływu, a więc i do strumienia objętościowego (Q ~ √Δp). W praktyce, na podstawie sygnału z przetwornika różnicy ciśnień, automatycznie oblicza się wartość przepływu w systemach sterowania procesami technologicznymi. To rozwiązanie jest bardzo popularne w branżach takich jak energetyka, chemia czy wodociągi, ponieważ jest stosunkowo proste, niezawodne i zgodne ze standardami, np. normami ISO dotyczącymi pomiarów przepływu. Moim zdaniem to jedno z najbardziej uniwersalnych i skutecznych narzędzi do kontroli procesów płynowych, chociaż wymaga okresowej kalibracji i uwzględnienia czynników zaburzających, jak np. zmiany lepkości cieczy. Warto dodać, że precyzyjne pomiary przepływu są kluczowe dla optymalizacji kosztów i bezpieczeństwa instalacji przemysłowych.
