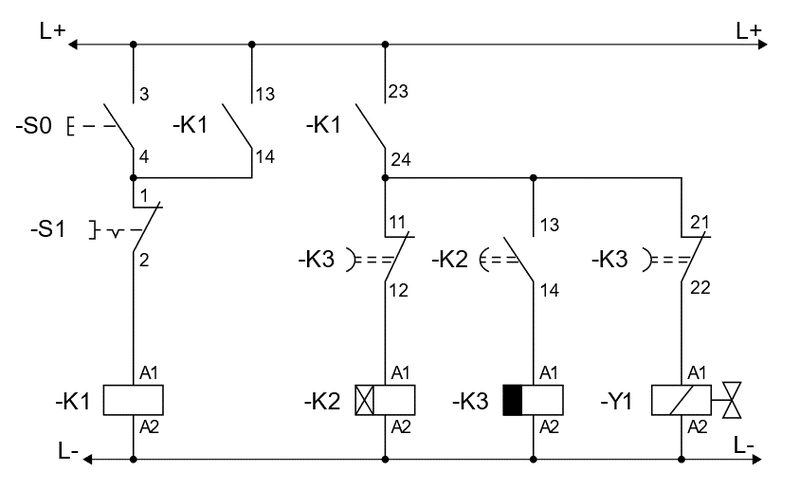

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie

Prawidłowa odpowiedź to zestyk -K3:21-22 i to wynika wprost z zasady działania układu czasowego, który tu jest zrealizowany przekaźnikami. Zestyk 21-22 przekaźnika K3 działa jako normalnie zamknięty i odpowiada za rozłączanie obwodu cewki Y1 po ustalonym czasie – tu 30 sekundach. Jeśli ten zestyk ulegnie uszkodzeniu i nie rozewrze się po upływie zadanego czasu, to cewka Y1 pozostanie włączona. Moim zdaniem w praktyce elektrotechnicznej to dość powszechny przypadek – zestyki potrafią się wypalić lub skleić, szczególnie jeśli przez dłuższy czas płynie przez nie prąd o wyższym natężeniu, niż przewidział producent. Dlatego właśnie w branży automatyki zawsze zaleca się regularną konserwację i testowanie zestyków, szczególnie tych pracujących cyklicznie. Często, zgodnie z dobrą praktyką, stosuje się tu przekaźniki czasowe z dodatkowymi niezależnymi zestykami sygnalizacyjnymi, aby wykryć tego typu awarie zanim wpłyną one na proces. To rozwiązanie, które podnosi niezawodność całego układu. Warto pamiętać, że podobne problemy mogą się pojawić także w innych częściach układów automatyki, więc zawsze dobrze jest mieć na uwadze stan techniczny zestyków, bo nawet najlepszy schemat nie zadziała poprawnie, jeśli fizyczne elementy są zużyte lub uszkodzone.
