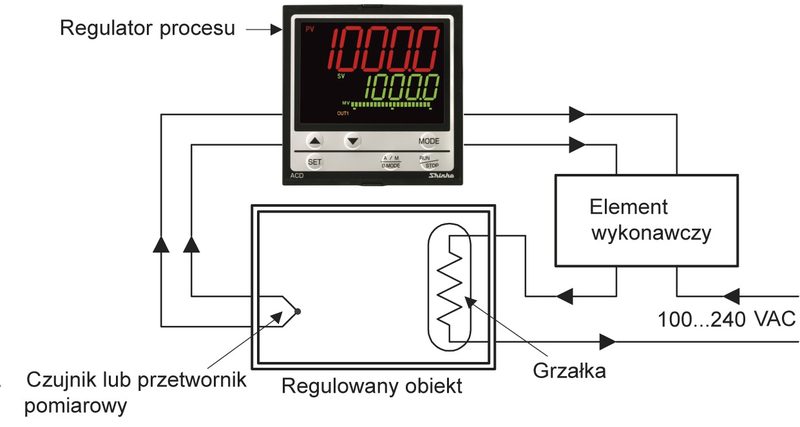

Która wielkość procesowa jest regulowana w układzie przedstawionym na rysunku?

W tym układzie jasno widać, że regulowana wielkość procesowa to temperatura. Czujnik lub przetwornik pomiarowy przekazuje wartość temperatury do regulatora, który na tej podstawie steruje elementem wykonawczym – tutaj typowo grzałką. Jest to klasyczne rozwiązanie w automatyce przemysłowej i laboratoriach, gdzie kontrola temperatury jest kluczowa, np. w piecach, suszarniach czy inkubatorach. Zgodnie z normami branżowymi, najczęściej stosuje się regulatory PID do precyzyjnej regulacji temperatury, bo pozwalają one na utrzymanie zadanej wartości bez dużych wahań. Moim zdaniem, ten układ jest bardzo uniwersalny – spotkałem się z podobnymi schematami podczas praktyk w zakładach produkcyjnych, gdzie od stabilnej temperatury zależy jakość produktu. Grzałka to idealny przykład elementu wykonawczego używanego do podnoszenia temperatury medium. Całość ilustruje zasadę sprzężenia zwrotnego: czujnik mierzy temperaturę, regulator podejmuje decyzję, a element wykonawczy (grzałka) realizuje polecenie. Warto dodać, że taka automatyczna regulacja zwiększa bezpieczeństwo i energooszczędność systemów, zgodnie z wymaganiami nowoczesnych instalacji przemysłowych.
