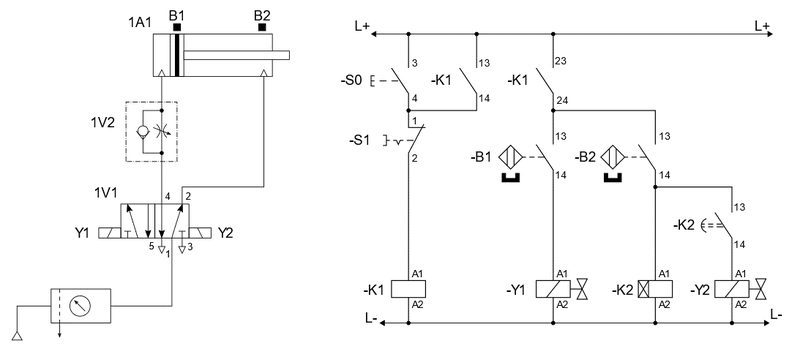

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wraca, mimo iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na

Dobrze rozpoznane – rzeczywiście, nieciągłość połączenia -Y2:A2/L- jest najczęstszym powodem, dla którego tłoczysko siłownika nie wraca po wciśnięciu S0 i odliczeniu czasu przez przekaźnik K2. To połączenie odpowiada za zasilanie cewki Y2, która steruje zaworem rozdzielającym powietrze do powrotu siłownika. Jeśli tu powstanie przerwa (np. luźny przewód, urwana końcówka, nadpalone styki), cewka nie dostanie napięcia i zawór nie zmieni położenia – siłownik nie wróci, choć cały układ logiczny działa poprawnie. Podobne przypadki czasem widuję w warsztacie, gdzie objawy są bardzo mylące i łatwo się pomylić, szukając winy w czujnikach lub przekaźnikach. W praktyce najlepiej zacząć diagnostykę od sprawdzenia ciągłości połączeń elektrycznych, bo to jeden z najczęstszych i najprostszych do usunięcia problemów w automatyce. Podręcznikowa zasada mówi nawet: najpierw sprawdź styki i przewody, bo awarie komponentów są statystycznie rzadsze niż przerwy w połączeniach. Warto pamiętać, że nawet niewielkie utlenienie może powodować takie przerwy i objawy wydają się losowe. W branży stosuje się też testery ciągłości i kontrolki neonowe do szybkiego wykrycia przerwy obwodu. Dobrą praktyką jest regularna kontrola i czyszczenie styków oraz prowadzenie przewodów w sposób minimalizujący ryzyko mechanicznego uszkodzenia.
