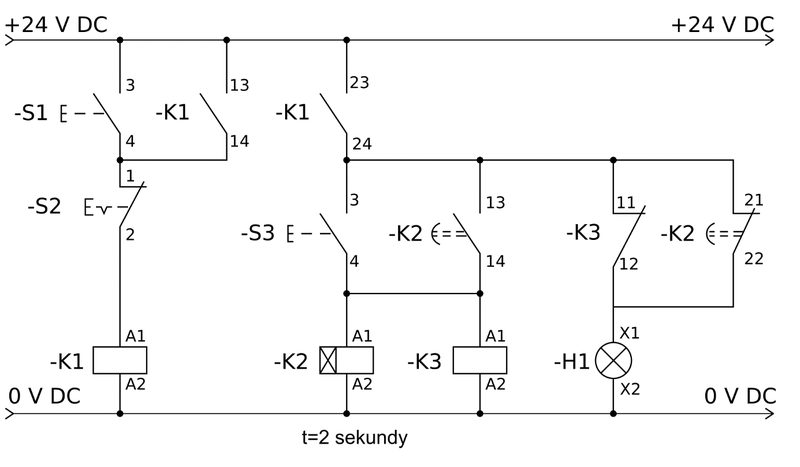

W układzie sterowania przedstawionym na rysunku lampka H1 użyta do kontroli prawidłowości uruchomienia przekaźnika K2 nie zgasła, mimo że naciśnięto przycisk S1 oraz S3. Wskazywać to może na zły stan techniczny

Prawidłowo wybrana odpowiedź wskazuje na problemy techniczne z przekaźnikiem -K2 lub -K3, co wynika bezpośrednio z analizy schematu. W układach sterowania elektromechanicznego bardzo często spotyka się sytuacje, gdzie pewne urządzenia wykonawcze, takie jak lampki sygnalizacyjne (tu H1), są kontrolowane przez odpowiednią sekwencję zadziałania przekaźników. Zgodnie ze schematem, lampka H1 powinna zgasnąć po prawidłowym uruchomieniu przekaźnika K2 – jest ona bowiem sterowana przez styki przekaźników K2 oraz K3. Brak reakcji lampki mimo poprawnego naciskania S1 i S3 sugeruje, że jeden z tych dwóch przekaźników nie działa poprawnie - najczęściej chodzi tu o uszkodzenie cewki lub zblokowanie (sklejenie) styków. Branżowe dobre praktyki każą w takich przypadkach zacząć od pomiaru napięcia na cewkach oraz sprawdzenia rezystancji styków, bo to często pozwala zlokalizować uszkodzenie bez demontażu całego układu. Moim zdaniem takie podejście znacznie skraca czas diagnostyki i minimalizuje ryzyko kosztownych przestojów. Warto pamiętać, że przekaźniki są elementami eksploatacyjnymi i zgodnie z normami (np. PN-EN 60947) powinny być regularnie kontrolowane pod kątem zużycia oraz niezawodności działania, zwłaszcza w aplikacjach przemysłowych.
