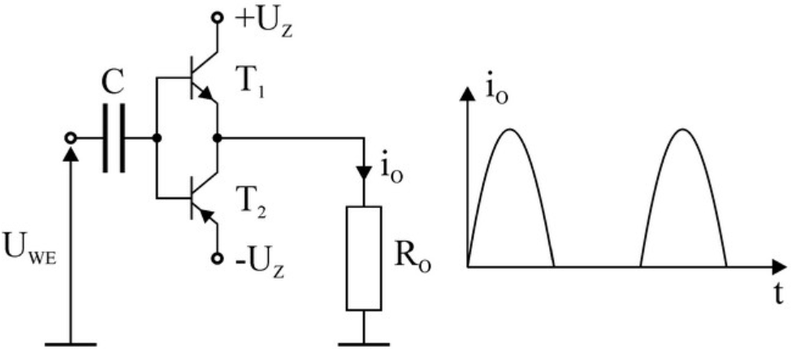

We wzmacniaczu przeciwsobnym klasy B doszło do uszkodzenia jednego z elementów. Wskaż uszkodzony element wiedząc, że na wejście wzmacniacza podłączono napięcie sinusoidalnie zmienne.

Odpowiedź T2 jest poprawna, ponieważ w wzmacniaczu przeciwsobnym klasy B tranzystory pracują w taki sposób, że każdy z nich przewodzi w swojej połówce cyklu. W przypadku, gdy na wyjściu wzmacniacza obserwujemy jedynie dodatnią połówkę sinusoidy, można wnioskować, że tranzystor odpowiedzialny za przewodzenie w negatywnej połówce, czyli T2, jest uszkodzony. W praktyce, tego typu awarie mogą prowadzić do zniekształcenia sygnału wyjściowego, co jest niepożądane w aplikacjach audio i telekomunikacyjnych. Zgodnie z dobrą praktyką, przy projektowaniu wzmacniaczy klasy B, należy stosować odpowiednie dobory komponentów oraz zabezpieczenia, takie jak diody zabezpieczające, aby uniknąć uszkodzeń w przypadku przeciążenia. Znajomość działania wzmacniaczy klasy B oraz przyczyn ich awarii jest kluczowa dla inżynierów zajmujących się elektroniką, umożliwia bowiem skuteczne diagnozowanie problemów oraz optymalizację projektów w zakresie wydajności i niezawodności.
