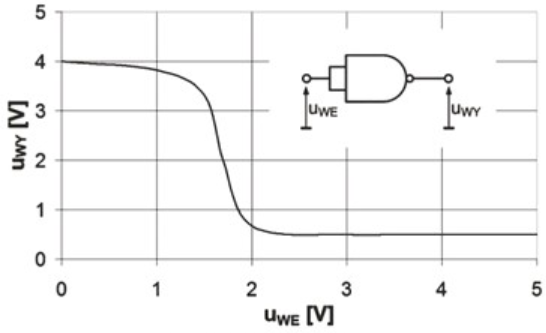

Na rysunku pokazano zmierzoną statyczną charakterystykę przejściową bramki logicznej NAND w układzie inwertera. Z rysunku można odczytać, że zakres napięć wejściowych bramki traktowanych jako wysoki poziom logiczny na wejściu wynosi w przybliżeniu

Poprawna odpowiedź to zakres od 2 V do 5 V, co jest zgodne z charakterystyką przejściową bramki NAND w układzie inwertera. W tym przedziale napięć wejściowych, bramka logiczna interpretuje sygnał jako wysoki poziom logiczny, co skutkuje obniżeniem napięcia wyjściowego bliskiego 0 V. To zjawisko ma kluczowe znaczenie w projektowaniu układów cyfrowych, gdzie precyzyjne określenie poziomów logicznych jest konieczne dla stabilnych i przewidywalnych wyników. W praktyce, stosując ten zakres napięć, inżynierowie mogą zapewnić, że bramka będzie działać w swoim optymalnym zakresie, co jest istotne w systemach takich jak mikroprocesory czy układy FPGA. Dobrą praktyką inżynierską jest także uwzględnianie marginesu tolerancji dla napięć, aby zminimalizować ryzyko błędów w działaniu układu. Warto również zauważyć, że ze względu na różnice w technologiach produkcji, zakresy te mogą się różnić w zależności od dostawcy, dlatego zawsze warto odnosić się do specyfikacji producenta dla konkretnego komponentu.
