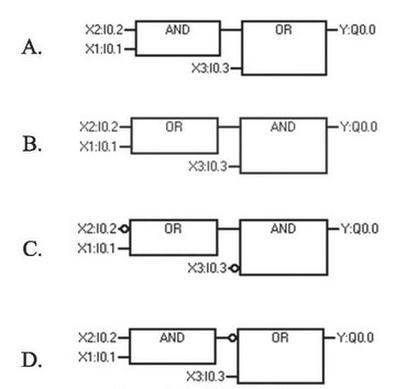

Który z przedstawionych programów, zapisanych w języku FBD, realizuje równanie logiczne Y = X1 · X2 + X3?

Diagram A jest właściwą reprezentacją równania logicznego Y = X1 · X2 + X3. W tym diagramie można zauważyć zastosowanie bloku AND, który przyjmuje dwa sygnały wejściowe: X1 i X2. Oznacza to, że wynik działania tego bloku będzie równy 1 tylko wtedy, gdy oba sygnały wejściowe również będą równe 1. Następnie, wynik z bloku AND jest przekazywany do bloku OR, który sumuje go z sygnałem X3. Blok OR zwróci wartość 1, jeśli przynajmniej jedno z jego wejść (wynik działania bloku AND lub sygnał X3) będzie równe 1. Taki sposób realizacji równania logicznego jest zgodny z podstawowymi zasadami projektowania układów cyfrowych, gdzie operacje AND i OR są powszechnie stosowane do tworzenia bardziej złożonych funkcji logicznych. W praktyce, takie układy są kluczowe w automatyce oraz w projektowaniu systemów sterowania, gdzie precyzyjna kontrola sygnałów jest niezbędna do prawidłowego funkcjonowania procesów przemysłowych.
