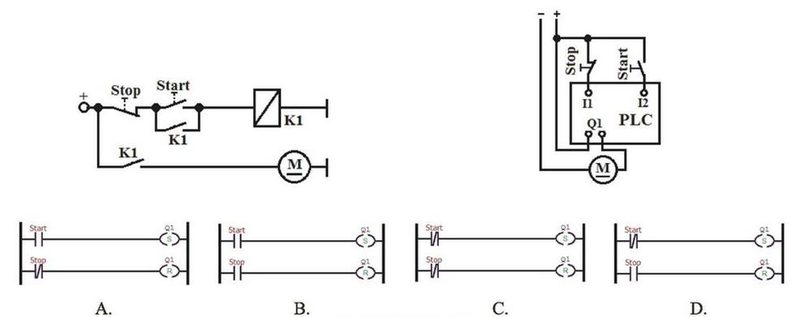

Układ przekaźnikowy z samopodtrzymaniem załączający silnik elektryczny małej mocy zastąpiono układem ze sterownikiem PLC. Który z programów wprowadzony do sterownika zapewni identyczne sterowanie silnikiem do sterowania realizowanego przez układ przekaźnikowy?

Odpowiedź A jest prawidłowa, ponieważ idealnie odwzorowuje działanie układu przekaźnikowego z samopodtrzymaniem, który jest kluczowy w automatyce przemysłowej. W schemacie A, po naciśnięciu przycisku 'Start', przekaźnik Q1 jest aktywowany, co uruchamia silnik elektryczny. Styk pomocniczy Q1 zapewnia samopodtrzymanie, co oznacza, że przekaźnik pozostaje w stanie załączonym nawet po zwolnieniu przycisku 'Start'. Przyciski 'Start' i 'Stop' tworzą klasyczny układ sterowania, który jest zgodny z zasadami projektowania obwodów elektrycznych w przemyśle. W praktyce, takie rozwiązanie jest powszechnie stosowane w systemach automatyki, gdzie niezawodność i prostota działania są kluczowe. Warto również zauważyć, że stosując standardy takie jak IEC 61131, możemy zapewnić, że programy PLC są zgodne z najlepszymi praktykami w branży. Uwzględniając te aspekty, odpowiedź A nie tylko spełnia wymagania techniczne, ale również odpowiada na potrzeby użytkowników w kontekście zastosowania w realnych systemach automatyki.
