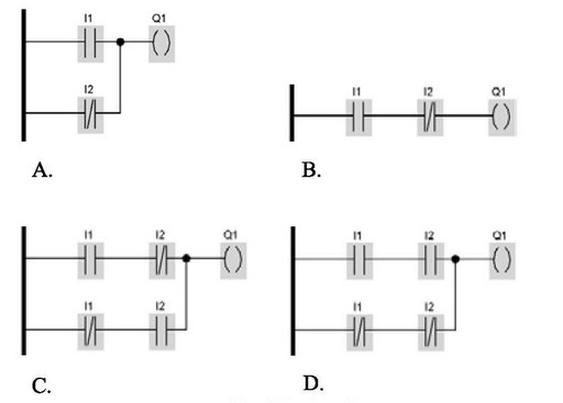

Który z przedstawionych programów w języku LD realizuje funkcję XNOR?

Odpowiedź D jest poprawna, ponieważ przedstawia schemat, który realizuje funkcję XNOR, znaną jako równoważność logiczna. Funkcja ta zwraca wartość prawda (1) wtedy i tylko wtedy, gdy oba wejścia mają tę samą wartość – zarówno w stanie niskim (0), jak i wysokim (1). Schemat D osiąga to za pomocą bramki AND zanegowanej na wejściach. Gdy oba wejścia są w stanie 0, na wyjściu bramki AND, która przyjmuje wartości 0, uzyskujemy wartość 1 po zanegowaniu. Podobnie, gdy oba wejścia są w stanie 1, wyjście bramki AND również zwróci 1, co po zanegowaniu da wynik 0. Wynikiem tej operacji jest to, że tylko wtedy, gdy oba wejścia są równe, wyjście jest wysokie. W praktycznych zastosowaniach, funkcja XNOR jest wykorzystywana w cyfrowych systemach logicznych, w obliczeniach parzystości oraz w algorytmach kryptograficznych. Zrozumienie tej funkcji jest kluczowe w projektowaniu systemów cyfrowych, gdzie prawidłowa realizacja operacji logicznych ma kluczowe znaczenie dla funkcjonalności oraz efektywności całego systemu.
