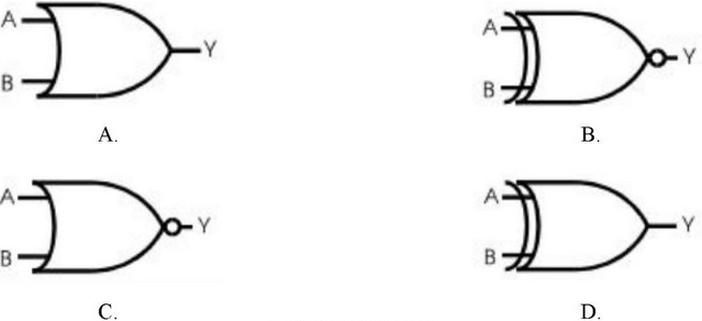

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A ≠ B?

Odpowiedź D jest poprawna, ponieważ symbol ten reprezentuje bramkę logiczną XOR (exclusive OR). Bramki XOR są kluczowe w cyfrowych układach logicznych, ponieważ ich wyjście jest równe 1 tylko wtedy, gdy dokładnie jedno z wejść jest równe 1. W kontekście podanego zadania, mamy do czynienia z funkcją, która zwraca Y=1 w sytuacji, gdy wejścia A i B są różne, co idealnie odpowiada działaniu bramki XOR. Takie bramki znajdują zastosowanie w różnych dziedzinach, w tym w arytmetyce binarnej, przy budowie sumatorów, które zliczają bity w operacjach dodawania. Ponadto, bramki XOR są wykorzystywane w kryptografii oraz w kodowaniu informacji, gdzie kluczowe jest rozróżnienie między różnymi stanami logicznymi. Warto również zauważyć, że zgodnie z międzynarodowymi standardami projektowania układów cyfrowych, bramka XOR jest klasyfikowana jako bramka uniwersalna, co potwierdza jej wszechstronność i znaczenie w praktycznych zastosowaniach.
