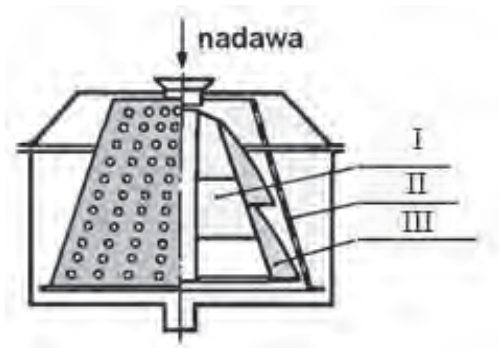

Na rysunku przedstawiającym schemat budowy wirówki sitowej z wirnikiem zgarniającym oznaczono kolejno następujące elementy:

To jest właśnie poprawna odpowiedź – schemat budowy wirówki sitowej z wirnikiem zgarniającym wygląda właśnie tak: I oznacza wirnik, II to kosz, a III – zgarniać. Kluczowe w tej konstrukcji jest to, że wirnik napędza cały proces wirowania i umożliwia szybkie oddzielanie faz stałej od cieczy, co jest mega ważne w przeróbce kopalin stałych, np. przy odwadnianiu koncentratów. Kosz, czyli II, odpowiada za utrzymywanie wsadu i jego rozprowadzanie po powierzchni sita, a zgarniać (III) służy do mechanicznego ściągania oddzielonego materiału ze ścian kosza, żeby nie było zatorów i cały proces szedł sprawnie. Moim zdaniem warto pamiętać, że w praktyce eksploatacyjnej regularna kontrola stanu tych elementów wydłuża żywotność sprzętu i minimalizuje awarie – a to podstawa w nowoczesnych zakładach przeróbczych. Często widziałem, jak przez drobne zaniedbania w obsłudze zgarniająca, efektywność odwadniania siadała o połowę. W branżowych normach, np. PN-ISO 5047, szczegółowo opisuje się jak powinny wyglądać takie wirówki i jak należy dbać o kluczowe elementy, żeby uniknąć strat czy przestojów. Dobrze też wiedzieć, że wirówki sitowe są szeroko stosowane w górnictwie – nie tylko do węgla, ale też do różnych rud i minerałów. Takie praktyczne rozumienie budowy pozwala sensownie podejść do konserwacji i diagnostyki usterek.
