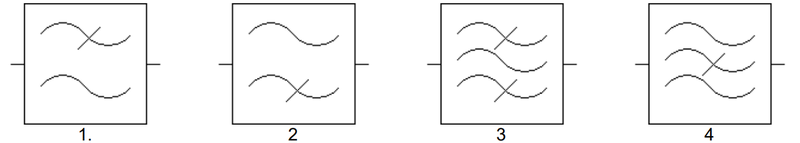

Które z przedstawionych symboli oznaczają na schematach filtr pasmowy?

Poprawnie wskazane zostały symbole 3 i 4, ponieważ właśnie one przedstawiają charakterystyczną amplitudową charakterystykę filtru pasmowego: wąski „garb” lub pasmo przepustowe pośrodku oraz wyraźne tłumienie zarówno dla niskich, jak i wysokich częstotliwości. Na schematach blokowych przyjęło się, że pojedyncza krzywa pokazująca rosnące wzmocnienie z częstotliwością oznacza filtr górnoprzepustowy, malejąca – dolnoprzepustowy, a zestaw dwóch, trzech krzywych, które razem tworzą coś w rodzaju okna w środku, to właśnie filtr pasmowy. W symbolach 3 i 4 widać kilka przebiegów, które przecinają się i tworzą obszar najwyższego wzmocnienia w pewnym przedziale częstotliwości – to jest dokładnie pasmo przepustowe. Po lewej i prawej stronie tego zakresu krzywe opadają, co odpowiada strefom zaporowym. W praktyce takie filtry stosuje się np. w radiokomunikacji do wycinania konkretnych kanałów, w audio do selektywnego podbijania wybranych częstotliwości (np. korektor graficzny), w systemach pomiarowych do wycinania zakłóceń spoza interesującego pasma. Moim zdaniem warto kojarzyć, że filtr pasmowy to w uproszczeniu połączenie filtru górnoprzepustowego i dolnoprzepustowego szeregowo, co też często widać w symbolice: kilka nałożonych krzywych, jak w odpowiedziach 3 i 4. W dokumentacji producentów układów (np. TI, Analog Devices) oraz w normach dotyczących systemów radiowych charakterystyki pasmowe są rysowane bardzo podobnie: pasmo w środku, wycięcie po bokach. Dlatego patrząc na schemat, szukasz „górki” w środku wykresu – to prawie zawsze filtr pasmowy.
