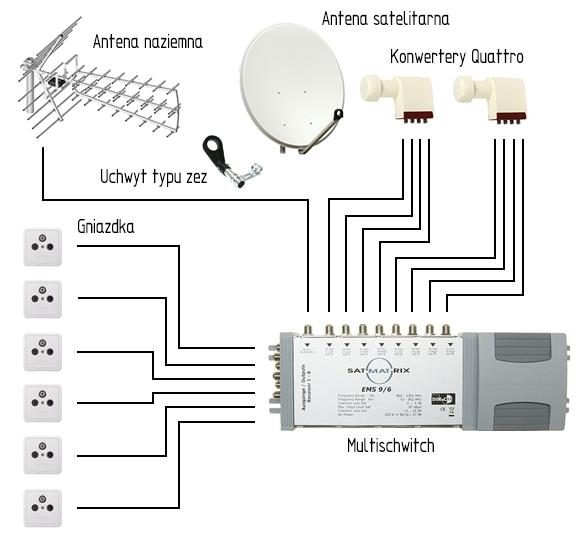

Przedstawiony na rysunku schemat instalacji TV umożliwia klientom odbiór sygnału telewizji naziemnej i satelitarnej z dwóch satelitów: ASTRA i Hot Bird. Elementy instalacji: antena, konwertery, multiswitch oraz gniazda są sprawne i prawidłowo zamontowane, jednak użytkownicy skarżą się, że nie odbierają kanałów satelitarnych z jednego z satelitów. Powodem takiej sytuacji może być

Wybranie odpowiedzi o uszkodzonym kablu lub kablach między multiswitchem a konwerterem najlepiej pasuje do opisanego objawu: brak programów tylko z jednego satelity, przy jednoczesnym poprawnym odbiorze z drugiego i poprawnym działaniu DVB-T. W instalacji z dwoma konwerterami quattro każdy z nich dostarcza do multiswitcha cztery sygnały: pasmo dolne/ górne oraz polaryzacja H/V. Multiswitch zgodnie z normami instalacji zbiorczych (m.in. PN-EN 50083) przełącza te tory w zależności od komend DiSEqC i napięć 13/18 V z tunerów. Jeśli uszkodzi się choćby jeden przewód pomiędzy multiswitchem a danym konwerterem, multiswitch nie dostaje kompletnego zestawu sygnałów z tego satelity. W praktyce tuner nadal może widzieć część transponderów lub w ogóle nie widzi satelity – użytkownik odczuwa to jako „brak kanałów z jednego satelity”. Moim zdaniem to jest typowa usterka w budynkach wielorodzinnych: kable na dachu są narażone na UV, wilgoć, słabe złącza F, czasem ktoś je po prostu przygniecie lub naderwie przy serwisie. Dobrą praktyką jest stosowanie przewodów klasy A/A+, z pełną miedzianą żyłą i potrójnym ekranem oraz złącz kompresyjnych, a także okresowa kontrola połączeń i pomiary miernikiem poziomu sygnału SAT (MER, BER, C/N) na każdym wejściu multiswitcha. W prawidłowo wykonanej instalacji każdy kabel od konwertera quattro do multiswitcha jest jednoznacznie opisany (np. VL, VH, HL, HH), co bardzo ułatwia diagnostykę – można wtedy szybko sprawdzić, który tor jest martwy i czy problem leży w kablu, złączu, czy samym konwerterze. W praktyce serwisowej często po prostu przepina się kable między wejściami multiswitcha: jeśli „przenosi się” problem na drugi satelita, to praktycznie pewne, że winny jest przewód lub złącze, a nie antena czy ustawienie.
