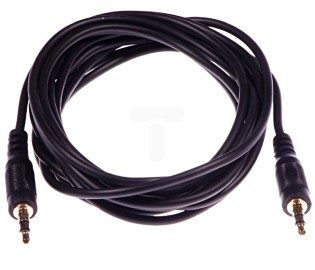

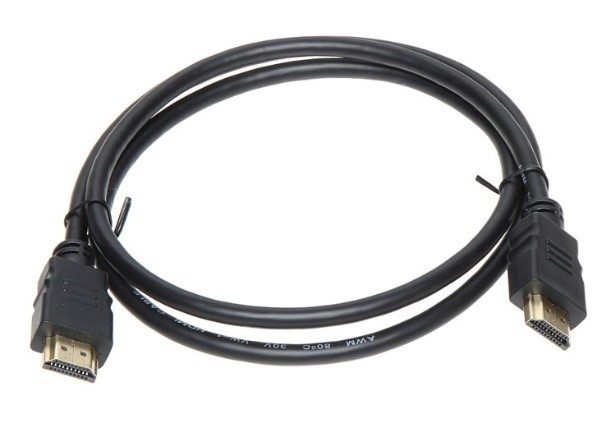

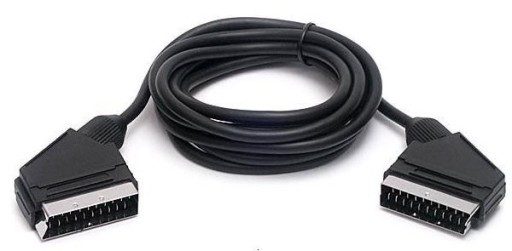

Odbiornik satelitarny należy podłączyć do telewizora, wykorzystując złącza RCA. Na którym rysunku przedstawiono przewód z tego typu złączami?

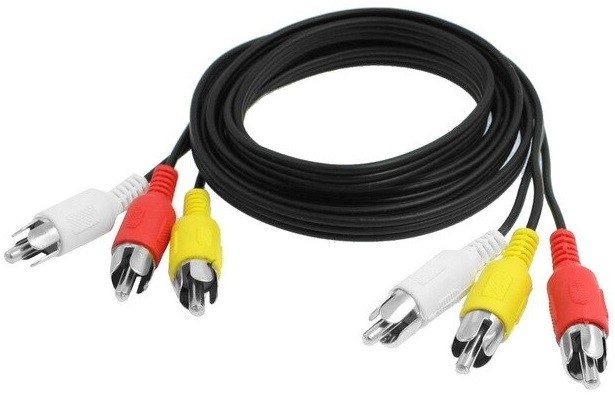

Prawidłowo wskazany został przewód 2, ponieważ jest to klasyczny kabel ze złączami RCA (czasem nazywanymi chinch). Charakterystyczne są trzy osobne wtyki w kolorach: żółty – sygnał wideo kompozytowego, biały – audio lewy kanał, czerwony – audio prawy kanał. Standard RCA jest od lat stosowany w odbiornikach satelitarnych, odtwarzaczach DVD, starszych telewizorach kineskopowych i wielu prostych urządzeniach audio‑wideo. Z mojego doświadczenia w serwisie RTV to właśnie taki komplet żółty‑biały‑czerwony najczęściej służy do podłączania dekoderów SD do starszych TV. W praktyce podłączenie wygląda tak, że każdy wtyk wkładamy do gniazda o tym samym kolorze: żółty do VIDEO OUT/IN, biały i czerwony do AUDIO L/R. Trzymanie się kolorystyki to dobra praktyka branżowa – minimalizuje pomyłki i przyspiesza diagnostykę. Standard RCA pracuje na sygnałach analogowych niesymetrycznych, dlatego przewody powinny być możliwie krótkie i dobrej jakości, żeby ograniczyć zakłócenia i spadki poziomu sygnału. W wielu instalacjach spotyka się przejściówki SCART–RCA, gdzie z jednej strony jest eurozłącze do telewizora, a z drugiej właśnie te trzy wtyki RCA do dekodera. Jeśli telewizor nie ma HDMI, to podłączenie dekodera satelitarnego przez RCA jest nadal całkowicie poprawnym i zgodnym z praktyką rozwiązaniem, choć oczywiście nie zapewni jakości HD. Warto też pamiętać, że RCA nie przenosi sygnałów cyfrowych jak HDMI, więc nie uzyskamy dźwięku wielokanałowego 5.1 – tu stosuje się inne interfejsy, np. S/PDIF.
