Którym z wymienionych wtyków powinien być zakończony patchcord umożliwiający bezpośrednie połączenie przedstawionego na rysunku odbiornika optycznego do części światłowodowej instalacji telewizyjnej?

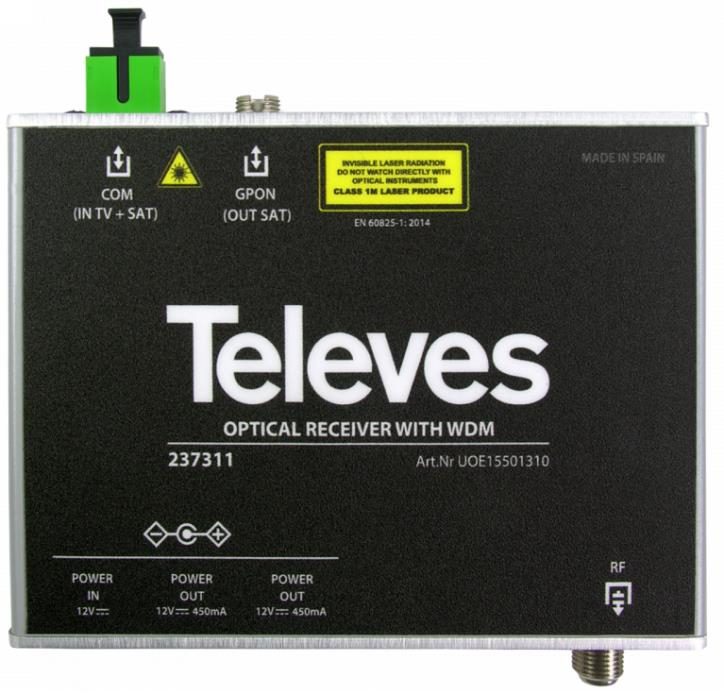

W tym odbiorniku optycznym gniazdo widoczne na zdjęciu to klasyczne złącze SC w wersji APC, czyli z polerowaniem skośnym (Angled Physical Contact). Rozpoznaje się je po zielonym kolorze – w branży RTV/SAT i FTTH przyjęło się, że złącza SC/APC są zielone, natomiast SC/UPC zazwyczaj niebieskie. Żeby poprawnie podłączyć urządzenie do światłowodowej instalacji telewizyjnej, patchcord musi mieć na jednym końcu właśnie wtyk SC/APC, który będzie wpięty do tego odbiornika. Skośne polerowanie APC (kąt ok. 8°) pozwala uzyskać bardzo niski współczynnik odbicia wstecznego (typowo poniżej –60 dB), co jest szczególnie ważne w instalacjach RF over Fiber, GPON, RFoG oraz w sieciach HFC. Odbicia powodowałyby zniekształcenia sygnału TV, intermodulacje, a czasem wręcz niestabilną pracę nadajników optycznych. Moim zdaniem w telewizji kablowej i zbiorczych instalacjach SAT/TV praktycznie standardem stało się stosowanie SC/APC, właśnie ze względu na parametry odbiciowe i dużą powtarzalność. Dodatkowo złącze SC ma prostokątny kształt i zatrzask, co ułatwia montaż w panelach krosowych, splitterach optycznych i gniazdach abonenckich. W praktyce spotkasz takie same zielone gniazda SC/APC w ONU/ONT operatorów FTTH, w konwerterach optycznych SAT, w węzłach optycznych i w optycznych wzmacniaczach sygnału TV. Dobrą praktyką jest, żeby w całym torze telewizyjnym trzymać się jednego typu polerowania – czyli jak zaczynasz na SC/APC, to wszystkie splittery, adaptery i patchcordy również APC, bez żadnych mieszanek z UPC. To upraszcza serwis i zmniejsza ryzyko dziwnych, trudnych do zdiagnozowania strat sygnału.
