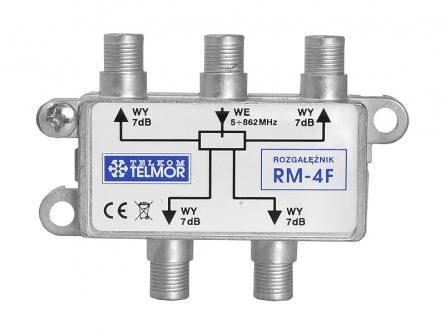

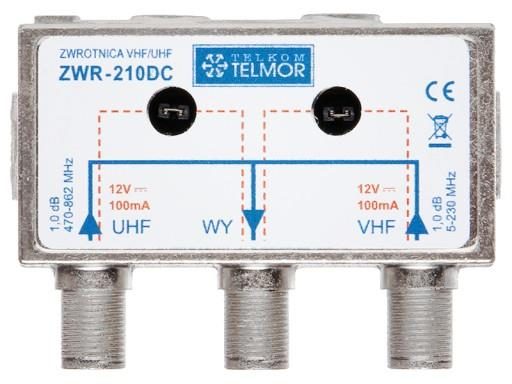

Na której ilustracji został przedstawiony odgałęźnik stosowany w instalacjach telewizyjnych?

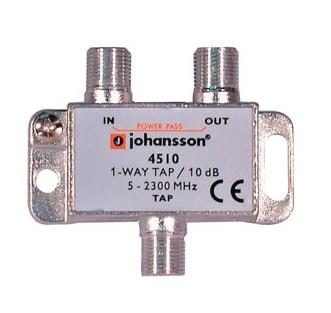

Na ilustracji 1 pokazany jest typowy odgałęźnik (ang. tap) stosowany w instalacjach telewizyjnych, szczególnie w sieciach zbiorczych i kablowych. Widać to już po samym opisie na obudowie: „1-WAY TAP / 10 dB” oraz oznaczeniach „IN”, „OUT” i „TAP”. Odgałęźnik różni się od zwykłego rozgałęźnika tym, że sygnał przechodzi przelotowo pomiędzy wejściem IN a wyjściem OUT z niewielkim tłumieniem, natomiast na wyjściu TAP sygnał jest mocno stłumiony o określoną wartość (tu 10 dB). Dzięki temu można kaskadowo łączyć kilka odgałęźników wzdłuż pionu lub magistrali i stopniowo „podbierać” sygnał do mieszkań, nie przeciążając i nie rozstrajając całej instalacji. W praktyce wygląda to tak, że przewód koncentryczny z multiswitcha lub wzmacniacza idzie pionem klatki schodowej, a na każdym piętrze montuje się odgałęźnik – wyjście TAP idzie do gniazda abonenckiego, a wyjście OUT do kolejnego odgałęźnika wyżej. Zgodnie z dobrą praktyką i zaleceniami projektowymi (PN‑EN 50083, wytyczne producentów jak Telmor, Johansson, Triax) dobiera się wartości tłumienia TAP (np. 8, 10, 14, 20 dB), tak aby poziomy sygnału w gniazdach były możliwie wyrównane. Moim zdaniem to jeden z ważniejszych elementów w nowoczesnych instalacjach RTV/SAT, bo pozwala zrobić porządną sieć magistralną zamiast chaotycznego „drzewa” z samymi rozgałęźnikami. Warto też zwrócić uwagę na napis „POWER PASS” – oznacza, że przez określony tor może przechodzić zasilanie DC (np. do wzmacniacza masztowego czy LNB), co jest częstym wymaganiem w instalacjach satelitarnych i szerokopasmowych.
