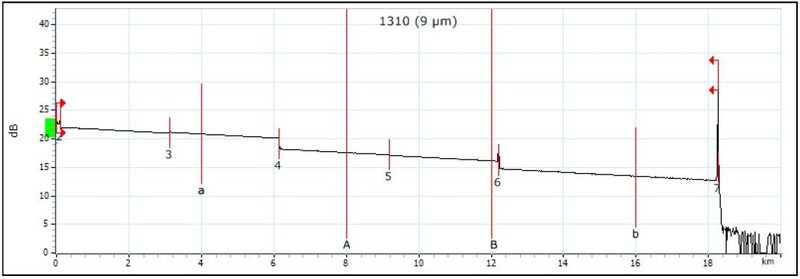

Które z wymienionych zdarzeń oznaczono cyfrą 6 na fragmencie reflektogramu pomiaru wykonanego reflektometrem optycznym?

Na reflektogramie z OTDR zdarzenie oznaczone cyfrą 6 to typowy przykład połączenia rozłącznego, czyli złącza mechanicznego lub złącza w patchpanelu, gdzie dwa włókna są połączone za pomocą złączy optycznych (np. SC, LC, E2000). Na wykresie widać to jako lokalne zdarzenie refleksyjne: niewielki skok mocy w górę (odbicie Fresnela), po którym tor dalej opada liniowo zgodnie z tłumieniem włókna. W odróżnieniu od końca toru optycznego, po połączeniu rozłącznym wykres nie spada nagle do poziomu szumów, tylko kontynuuje się dalej. W praktyce technik, patrząc na taki pik o umiarkowanym poziomie odbicia (typowo ok. −40…−55 dB dla dobrze dopasowanych złączy według zaleceń ITU-T G.652/G.657 i dobrych praktyk FTTx), rozpoznaje go jako złącze w mufie lub szafce abonenckiej. Moim zdaniem bardzo ważne jest, żeby nauczyć się „czytać” kształt tego piku: niewielkie odbicie, mała strata wtrąceniowa (np. 0,2–0,5 dB) i kontynuacja trasy dalej to klasyczny wzorzec dobrze wykonanego połączenia rozłącznego. W realnych pomiarach, np. przy odbiorach sieci PON lub szkieletowych, takie zdarzenia opisuje się w raporcie OTDR jako „connector” albo „reflective event” z konkretną wartością tłumienia i reflektancji. Pozwala to później znaleźć fizycznie dane gniazdo, patchpanel lub przełącznicę i w razie potrzeby poprawić czyszczenie złączy, dokręcenie adaptera czy wymianę patchcordu. Dobra praktyka jest taka, żeby każde połączenie rozłączne dawało możliwie mały pik na reflektogramie, bo duże odbicia powodują zakłócenia, wyższy współczynnik odbicia ORL i mogą pogarszać pracę nadajników w systemach o dużych prędkościach.
