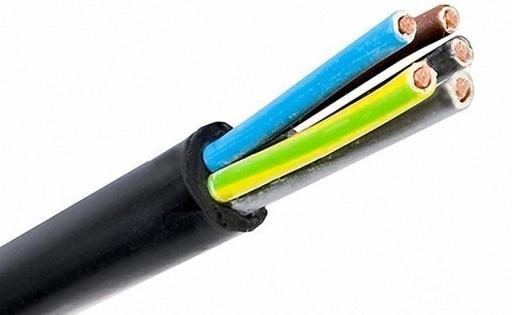

Na której ilustracji przedstawiono kabel światłowodowy?

Prawidłowo – na ilustracji 4 pokazany jest kabel światłowodowy. Widać w nim charakterystyczne, bardzo cienkie włókna ułożone w wiązki. Każde takie włókno to rdzeń szklany lub plastikowy otoczony płaszczem o nieco innym współczynniku załamania, co umożliwia propagację sygnału w postaci impulsów świetlnych (zasada całkowitego wewnętrznego odbicia). W przeciwieństwie do kabli miedzianych, w światłowodzie nie płynie prąd elektryczny, tylko światło generowane zwykle przez diody laserowe lub LED. Dzięki temu uzyskujemy bardzo duże przepustowości (standardy 1 Gb/s, 10 Gb/s, a w sieciach operatorskich nawet setki Gb/s) oraz zasięgi liczonych w dziesiątkach kilometrów bez regeneracji sygnału. Z mojego doświadczenia instalacje FTTH w budynkach wielorodzinnych praktycznie zawsze bazują na kablach wielowłóknowych podobnych do tego z ilustracji 4 – każde włókno może obsługiwać osobnego abonenta albo osobną usługę. Dobrą praktyką jest stosowanie kabli spełniających normy IEC 60794 oraz klasy odporności ogniowej wg CPR, a przy zakończeniach używanie paneli ODF i patchcordów z odpowiednimi złączami (SC, LC, ewentualnie APC przy wymaganiach na niski refleks). W praktyce montaż światłowodu wymaga spawarki światłowodowej, precyzyjnego cięcia włókna i kontroli tłumienia miernikiem mocy optycznej lub reflektometrem OTDR. W zamian dostajemy medium odporne na zakłócenia elektromagnetyczne, idealne do nowoczesnych sieci LAN, WAN i systemów CCTV IP wysokiej rozdzielczości.
