Który element instalacji sieci HDC został przedstawiony na ilustracji?

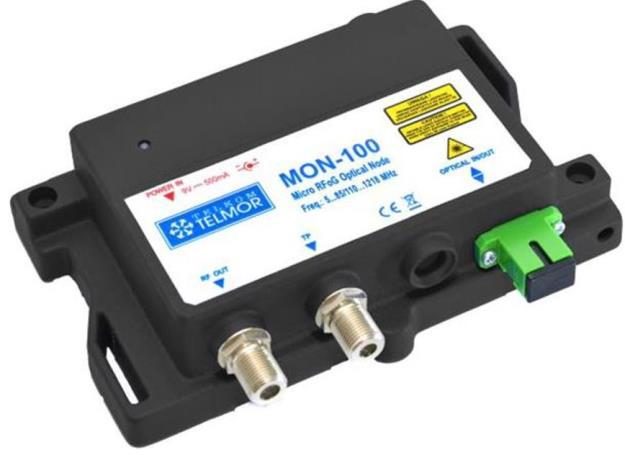

Prawidłowo wskazany został konwerter. Na zdjęciu widać typowy mikro węzeł optyczny / konwerter optyczno‑RF, który w instalacjach HDC (Hybrid Data/Coax, często hybrydowe sieci światłowodowo‑koncentryczne) zamienia sygnał optyczny z włókna światłowodowego na sygnał RF w kablu koncentrycznym. Charakterystyczne są tu złącze optyczne (zielone, najczęściej SC/APC) oraz dwa złącza F do przewodów koncentrycznych. To połączenie od razu zdradza funkcję urządzenia: sygnał wchodzi światłowodem, wychodzi jako RF, czyli właśnie konwersja medium transmisyjnego. W praktyce takie konwertery montuje się w budynkach wielorodzinnych, szafkach teletechnicznych lub na klatkach schodowych. Operator doprowadza światłowód, a dalej po całym pionie i do mieszkań sygnał idzie po koncentryku – dzięki temu można wykorzystać istniejącą instalację antenową. Z mojego doświadczenia bardzo ważne jest tu prawidłowe zasilanie (najczęściej z zasilacza 12 V lub przez RF) oraz ustawienie odpowiedniego poziomu sygnału RF, żeby nie przesterować modemów kablowych i odbiorników TV. Zwróć uwagę, że zgodnie z dobrymi praktykami branżowymi (DOCSIS, zalecenia producentów) konwerter powinien być montowany możliwie blisko punktu wejścia światłowodu do budynku, w miejscu suchym, wentylowanym i z dobrym dostępem serwisowym. Należy też dbać o czystość złączy optycznych – każde zabrudzenie powoduje tłumienie i może skutkować problemami z jakością usług. W nowoczesnych sieciach HFC/HDC takie konwertery są kluczowym elementem przejścia z infrastruktury FTTB/FTTB+ na dystrybucję RF po koncentryku i praktycznie nie da się bez nich zrealizować poprawnej integracji światłowodu z istniejącą siecią kablową.
