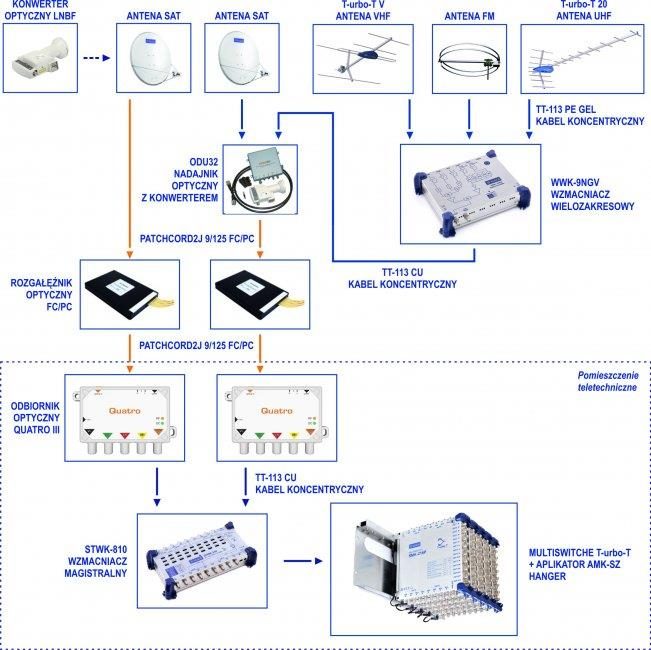

Schemat przedstawia instalację dystrybucyjną sygnału TV do rozproszonych budynków w oparciu o jedno pole antenowe. Uszkodzeniu uległy kable oznaczone kolorem pomarańczowym. Który rodzaj kabli połączeniowych powinien zastosować instalator do wymiany uszkodzonego okablowania?

Prawidłowo wskazany został kabel światłowodowy. Na schemacie wszystkie odcinki zaznaczone na pomarańczowo to tory optyczne: od konwertera optycznego/ nadajnika ODU32 do rozgałęźników optycznych, a dalej do odbiorników optycznych w budynkach. To jest klasyczna instalacja dystrybucyjna TV/SAT w technologii FTTH/FTTB, gdzie sygnał z jednego pola antenowego jest zamieniany na sygnał optyczny i przesyłany włóknem światłowodowym 9/125 µm (singlemode). Z mojego doświadczenia takie rozwiązanie stosuje się, gdy mamy rozproszone budynki, duże odległości i chcemy zachować stabilny poziom sygnału bez nadmiernych strat. Światłowód praktycznie nie wprowadza tłumienia na dystansach rzędu setek metrów czy nawet kilku kilometrów, nie jest podatny na zakłócenia elektromagnetyczne, przepięcia, różnice potencjałów między budynkami. Dzięki temu spełnia wymagania nowoczesnych standardów SMATV i sieci operatorów kablowych, opisanych m.in. w PN-EN 60728 czy wytycznych budynkowych ICT. W praktyce instalator użyje patchcordów światłowodowych zakończonych złączami FC/PC, dokładnie tak jak jest opisane na schemacie (PATCHCORD 2J 9/125 FC/PC). Ważne jest też dopasowanie typu włókna: tu mamy singlemode 9/125, więc przy wymianie nie można wstawić np. światłowodu wielomodowego, bo parametry transmisyjne będą niezgodne z nadajnikiem i odbiornikami optycznymi. Dodatkowo trzeba pamiętać o właściwym promieniu gięcia, zabezpieczeniu złączy przed zabrudzeniem i stosowaniu elementów pasywnych (splittery, rozgałęźniki) przystosowanych do pracy w paśmie optycznym używanym w systemach TV/SAT (najczęściej 1310/1550 nm). Tak zrobiona naprawa gwarantuje, że cała sieć dystrybucyjna będzie działać stabilnie i zgodnie z projektem, a poziomy sygnału w multiswitchach w poszczególnych budynkach pozostaną w normie.
