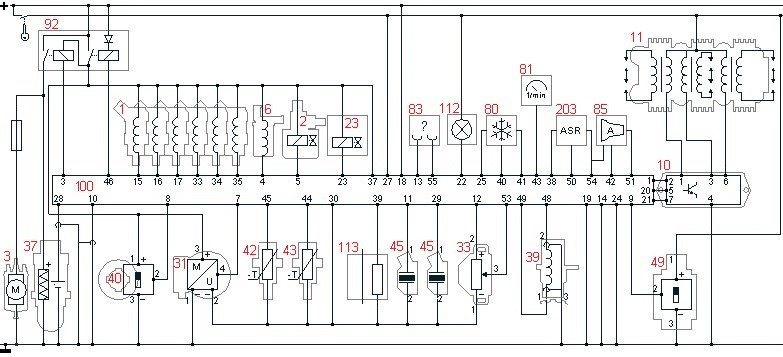

Aby dokonać kontrolnego pomiaru napięcia zasilania grzałki sondy lambda, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem

Prawidłowo, wybór zacisku 37 to właśnie to, czego wymaga to zadanie. W praktyce, żeby prawidłowo zmierzyć napięcie zasilania grzałki sondy lambda, podłączasz woltomierz pomiędzy zacisk masy a ten właśnie zacisk, na którym pojawia się napięcie zasilające grzałkę. Zacisk 37 jest na schemacie bezpośrednio powiązany z obwodem zasilania grzałki sondy lambda – to tu dostarczany jest prąd, który umożliwia jej szybkie nagrzewanie się do temperatury roboczej. Taki pomiar pozwala sprawdzić, czy do grzałki rzeczywiście dochodzi odpowiednie napięcie – a to kluczowy element dla poprawnej pracy sondy (i w konsekwencji całego układu sterowania spalaniem w silniku benzynowym). W branży motoryzacyjnej przyjęło się, że pomiary napięcia wykonuje się zawsze „pod obciążeniem” – czyli grzałka powinna być podłączona w trakcie pomiaru. Tylko wtedy mamy pewność, że układ działa poprawnie, a ewentualne spadki napięcia spowodowane uszkodzeniami przewodów czy przekaźników zostaną wychwycone. Moim zdaniem warto zawsze pamiętać, że posługiwanie się schematami i identyfikacja właściwych punktów pomiarowych to podstawa skutecznej diagnostyki – i to nie tylko w przypadku sond lambda. Dobrze jest też korzystać z dokumentacji producenta, bo czasem układy sterowania potrafią być bardzo niestandardowe.
