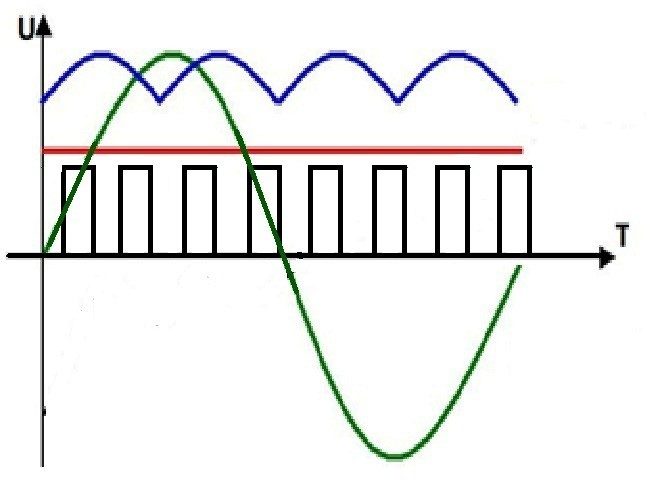

Przebieg sygnału z czujnika hallotronowego przedstawia wykres w kolorze

Wybrałeś wykres w kolorze czarnym, co jest zgodne z rzeczywistością, bo właśnie ten przebieg reprezentuje sygnał wyjściowy z czujnika hallotronowego. Hallotron działa na zasadzie efektu Halla i generuje najczęściej sygnał prostokątny, który doskonale nadaje się do wykrywania zmian pola magnetycznego, np. obrotów wałka silnika czy położenia elementów mechanicznych. W praktyce taki sygnał jest bardzo czytelny dla mikrokontrolerów czy układów logicznych, bo łatwo go przetwarzać na impulsy liczone jako ilość obrotów lub zmian stanu. Moim zdaniem, to właśnie prostokątne przebiegi są najwygodniejsze w analizie cyfrowej, a w branży automatyki taki typ wyjścia to już praktycznie standard, bo minimalizuje zakłócenia i pozwala na precyzyjne zliczanie zdarzeń. Co ciekawe, w wielu schematach w literaturze czy dokumentacji technicznej właśnie czarny kolor jest zarezerwowany dla sygnałów wejściowych lub wyjściowych z czujników. Sygnały sinusoidalne czy trójkątne (zielony, niebieski) widuje się bardziej przy analogowych czujnikach lub na etapie przetwarzania sygnału, a nie na wyjściu z samego hallotronu. Warto zapamiętać ten wzór, bo przy pracy z enkoderami czy czujnikami obrotu w automatyce przemysłowej będziesz się z nim spotykać regularnie.
