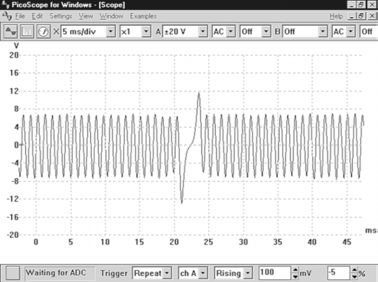

Na ilustracji przedstawiono przebieg napięcia

Na wykresie widzimy charakterystyczny przebieg napięcia zmiennego, który jest typowy dla czujnika indukcyjnego. Czujnik tego typu generuje napięcie proporcjonalne do zmiany pola magnetycznego, a więc np. podczas przechodzenia elementu ferromagnetycznego przez szczelinę czujnika. To napięcie nie jest stałe – jego amplituda oraz częstotliwość zmieniają się w zależności od prędkości ruchu oraz odległości elementu od czujnika. Ten sygnał jest często wykorzystywany w motoryzacji, np. do pomiaru prędkości obrotowej wału korbowego czy wałka rozrządu. Ważną rzeczą jest to, że czujniki indukcyjne nie wymagają zasilania – generują napięcie samoczynnie w odpowiedzi na zmiany magnetyczne. W praktyce spotykałem się z tym, że błędna interpretacja takiego przebiegu prowadzi czasem do niepotrzebnej wymiany sprawnych czujników, bo sygnał, choć prawidłowy, wygląda 'niestabilnie' dla niewprawnego oka. W branżowych standardach bardzo mocno podkreśla się konieczność rozpoznawania takich przebiegów przy diagnostyce systemów silnikowych i układów ABS. Moim zdaniem umiejętność interpretacji sygnałów z czujników indukcyjnych to absolutna podstawa dla każdego, kto chce pracować przy diagnostyce pojazdów.
