Przedstawiony schemat jest rysunkiem

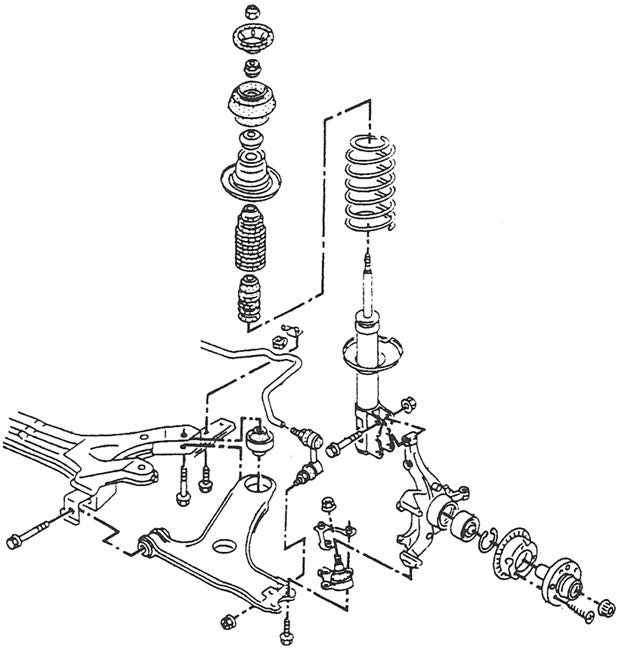

Na rysunku pokazano typowy schemat montażowy zespołu zawieszenia i elementów układu kierowniczego. Widać wyraźnie, że wszystkie części są rozstrzelone, pokazane osobno, ale jednocześnie zachowana jest ich wzajemna kolejność i orientacja montażu. Właśnie to jest główna cecha rysunku montażowego: służy on do pokazania, jak złożyć cały zespół z pojedynczych elementów. Na takim schemacie mechanik widzi, gdzie ma trafić sprężyna, amortyzator, łożysko, wahacz, sworzeń, śruby mocujące itp. oraz w jakiej kolejności najlepiej je składać. W praktyce warsztatowej rysunki montażowe spotyka się w dokumentacji serwisowej producenta, w katalogach części (tzw. exploded view) oraz w instrukcjach napraw, np. TIS, ELSA, Autodata. Ułatwiają one dobór właściwych części zamiennych, identyfikację brakujących elementów (podkładek dystansowych, tulei, pierścieni segera) i sprawdzenie, czy wszystko zostało założone na swoje miejsce. Moim zdaniem bez dobrego rysunku montażowego łatwo coś pominąć przy składaniu zawieszenia czy hamulców. W odróżnieniu od rysunku wykonawczego, tutaj nie podaje się dokładnych wymiarów obróbkowych, tylko pokazuje geometrię całego zespołu i relacje między częściami. To jest właśnie standardowa dobra praktyka w dokumentacji technicznej: osobno rysunki wykonawcze części, osobno rysunek montażowy całego modułu.
