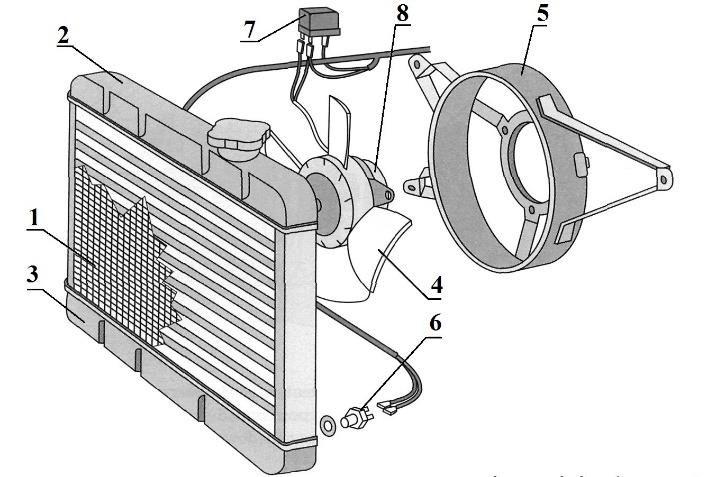

W układzie chłodzenia silnika, którego fragment przedstawiono na rysunku, wentylator (8)

Wentylator chłodnicy w takim układzie jest sterowany bardzo prosto: termowłącznik (6) działa jak zwykły wyłącznik bimetaliczny, który przy określonej temperaturze cieczy chłodzącej zwiera obwód elektryczny. Gdy w termowłączniku dojdzie do trwałego zwarcia styków, obwód jest cały czas zamknięty, więc silnik wentylatora (8) ma stale podawane zasilanie i będzie pracował ciągle, niezależnie od aktualnej temperatury silnika. Dokładnie o to chodzi w poprawnej odpowiedzi. W normalnych warunkach termowłącznik cyklicznie włącza wentylator, gdy temperatura cieczy osiągnie np. 95–100°C i wyłącza go po schłodzeniu do ok. 88–92°C. To rozwiązanie jest zgodne z typowymi schematami stosowanymi w większości starszych i prostszych pojazdów, gdzie sterowanie odbywa się bezpośrednio, bez udziału sterownika silnika ECU. W praktyce, jeśli podczas diagnozy zauważysz, że wentylator pracuje non stop po włączeniu zapłonu (lub nawet przy wyłączonym zapłonie, jeśli jest tak podłączony), jednym z pierwszych podejrzeń powinno być właśnie zwarcie w termowłączniku albo w jego wiązce. Mechanicy często sprawdzają to, zwierając próbnie piny wtyczki czujnika – jeśli po zwarciu wentylator startuje, układ zasilania i sam silnik wentylatora są sprawne. Z mojego doświadczenia, w warsztacie przy przegrzewających się autach zawsze warto zacząć od prostych rzeczy: stan wtyczki, korozja styków, rezystancja termowłącznika na zimno i na gorąco. Dobra praktyka to także kontrola, czy wentylator nie jest zasilany „na krótko” przez kogoś, kto wcześniej naprawiał auto prowizorycznie. Z punktu widzenia eksploatacji ciągła praca wentylatora przy zwarciu jest nieprawidłowa, ale bezpieczniejsza dla silnika niż jego brak – silnik raczej się nie przegrzeje, za to szybciej zużyje się wentylator i akumulator.
