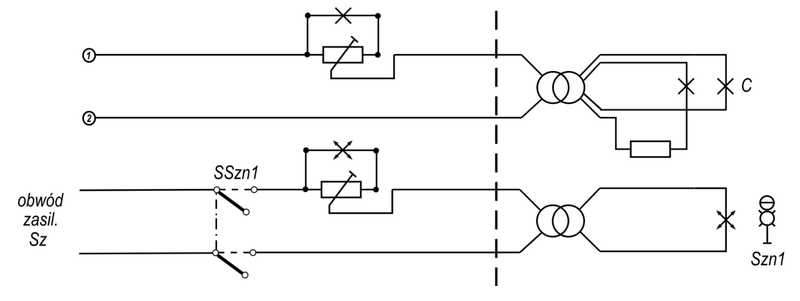

Symbol SSzn1 w obwodzie przedstawionym na rysunku oznacza zestyk przekaźnika

Symbol SSzn1 na schemacie jest oznaczeniem zestyku przekaźnika, który w stanie biernym, czyli w sytuacji, gdy cewka przekaźnika nie jest pobudzona, pozostaje otwarty. To dokładnie taka konfiguracja, jaką można spotkać w klasycznych układach sterowania, gdzie zestyk otwarty w stanie biernym (NO – normally open) jest używany do realizacji funkcji załączania obwodów tylko w określonych warunkach. Często spotykam się z tym w praktyce, np. przy sterowaniu silnikami czy lampami w automatyce przemysłowej, gdzie bezpieczeństwo wymaga, żeby przewód mocy był załączany dopiero po otrzymaniu sygnału sterującego. Zgodnie z normami branżowymi, jak PN-EN 60947 czy ogólnymi wytycznymi dotyczącymi budowy układów przekaźnikowych, właśnie taki układ jest zalecany, bo minimalizuje ryzyko przypadkowego załączenia odbiornika. W codziennej pracy najczęściej właśnie takie zestyki wykorzystuje się w obwodach start/stop maszyn czy w układach automatyki budynków. Z mojego doświadczenia wynika, że zrozumienie tej różnicy między zestykami NO a NC (normalnie zamkniętymi) pozwala uniknąć naprawdę wielu kosztownych błędów w projektowaniu i eksploatacji układów elektrycznych.
