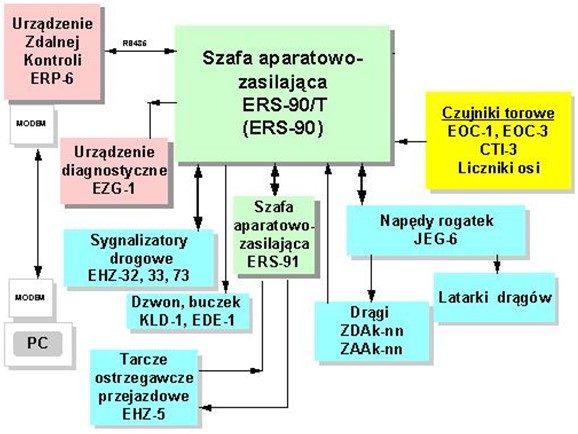

Na rysunku przedstawiono schemat blokowy

To właśnie schemat blokowy urządzenia systemu ssp SPA-4. W praktyce systemy ssp, czyli samoczynnej sygnalizacji przejazdowej, są kluczowe dla bezpieczeństwa na przejazdach kolejowo-drogowych. SPA-4 to nowoczesne urządzenie, które realizuje automatyczne sterowanie sygnalizacją, napędami rogatek i ostrzeżeniami na przejazdach. Na schemacie widać, jak centralnym elementem jest szafa aparaturowo-zasilająca ERS-90/T, która zarządza wszystkimi podzespołami: napędy rogatek, czujniki torowe, sygnalizatory drogowe, a także elementy ostrzegawcze, takie jak dzwonki czy buczki. To wszystko łączy się w spójny system, który według moich doświadczeń na kolei znacząco poprawia bezpieczeństwo i płynność ruchu. Dobrą praktyką jest, by regularnie testować każdą z tych funkcji – szczególnie czujniki torowe i napędy rogatek, bo to od nich najwięcej zależy w sytuacjach awaryjnych. Moim zdaniem warto zwrócić uwagę na integrację z urządzeniami zdalnej kontroli (ERP-6) oraz diagnostyką EZG-1, bo to pozwala na szybkie wykrywanie usterek, zanim jeszcze dojdzie do zagrożenia. Taka architektura jest zgodna ze standardami branżowymi dla systemów ssp, a SPA-4 to jeden z najczęściej spotykanych systemów na polskiej kolei.
