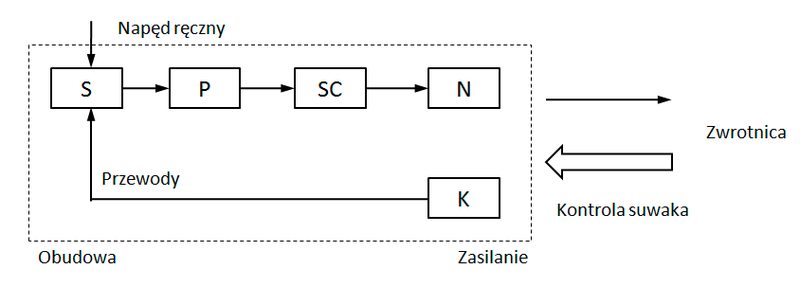

Na rysunku przedstawiono schemat blokowy napędu zwrotnicowego

Schemat blokowy przedstawiony na rysunku to klasyczny przykład napędu zwrotnicowego typu A, który bardzo często spotyka się w polskiej kolei i wielu innych systemach sterowania ruchem kolejowym. Moim zdaniem warto od razu zauważyć, że oznaczenia takie jak S (silnik), P (przekładnia), SC (sprzęgło), N (napęd właściwy), czy K (kontrola położenia suwaka) są charakterystyczne właśnie dla napędów typu A. Ten układ wyróżnia się tym, że zapewnia zarówno możliwość zdalnego, jak i ręcznego przestawiania zwrotnicy – co jest standardową praktyką w nowoczesnych systemach bezpieczeństwa. Przewody i kontrola suwaka odgrywają tutaj kluczową rolę w sygnalizacji poprawnego położenia zwrotnicy, co jest wymagane przez przepisy branżowe (np. instrukcja Ir-1 oraz odpowiednie wytyczne PKP PLK). W praktyce taki typ napędu stosuje się tam, gdzie liczy się niezawodność oraz konieczność częstej kontroli stanu urządzenia – np. na stacjach węzłowych czy na liniach o dużym natężeniu ruchu. Z mojego doświadczenia wynika, że typ A jest też relatywnie łatwy w konserwacji, bo konstrukcja jest przejrzysta i odporna na typowe usterki mechaniczne. Warto zapamiętać, że to rozwiązanie bazuje na solidnych, sprawdzonych przez lata schematach. Napęd typu A to wręcz podręcznikowy przykład układu zwrotnicowego, gdzie bezpieczeństwo i prostota idą w parze.
