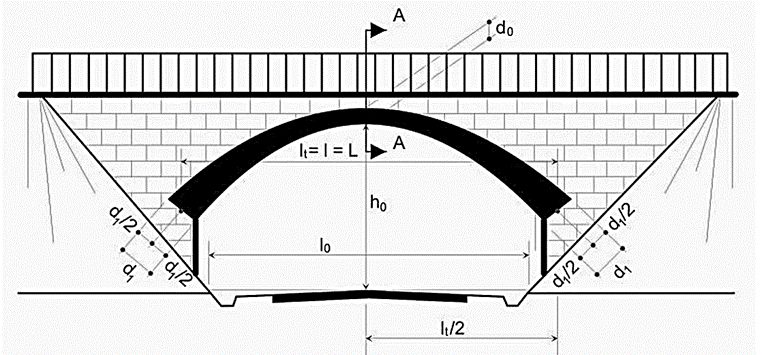

Który rodzaj konstrukcji przęsła został przedstawiony na rysunku?

Konstrukcja przedstawiona na rysunku to przęsło sklepione, czyli tzw. łukowe. To rozwiązanie jest stosowane w budownictwie od setek lat, co ciekawe – bardzo często można je spotkać w mostach kamiennych czy cegielnych, nawet tych z czasów rzymskich. Sklepienie działa w taki sposób, że cała siła działająca na górę łuku jest przekazywana na podpory na bokach, a nie bezpośrednio w dół. Dzięki temu łuk świetnie znosi obciążenia, nawet duże, i nie pęka tak łatwo jak prosta belka. W praktyce oznacza to, że konstrukcje sklepione są bardzo trwałe, a przy odpowiednim projekcie mogą wytrzymać naprawdę ogromne siły – dlatego mosty sklepione są wykorzystywane na przykład tam, gdzie trzeba przenieść ruch drogowy czy kolejowy nad wodą lub doliną. Typowe materiały używane w sklepień to cegła, kamień, a współcześnie także beton. Moim zdaniem warto zauważyć, że zastosowanie przęseł sklepionych wpisuje się w dobre praktyki projektowe tam, gdzie oczekuje się długiej żywotności obiektu i odporności na zmienne warunki eksploatacji. Warto znać ten typ konstrukcji, bo nadal jest wykorzystywany w nowoczesnych rozwiązaniach, na przykład przy renowacjach zabytkowych mostów, a także w budowie tuneli czy wiaduktów w trudnym terenie. Sklepienie to historia inżynierii, ale jednocześnie bardzo aktualne narzędzie dla projektantów zgodnie z normami PN-B-03200 czy Eurokodami.
